低压差线性稳压器 (LDO) 为调节由较高电压输入产生的输出电压提供了一种简单方法。虽然操作简单，但其自生噪声在很多时候易与电源抑制比 (PSRR) 混淆。这两者在很多情况下统称为“噪声”，这是不恰当的。噪声是由 LDO 内部电路中的晶体管和电阻器以及外部元件产生的。噪声类型有热噪声、闪烁噪声和散粒噪声。PSRR 可以衡量一个电路的电源抑制能力，表示为输出噪声与电源输入噪声的比值。它可测量电路在各种频率下对输入电源注入纹波的抑制能力。在 LDO 中，PSRR 是在宽频率范围内输出纹波与输入纹波之比，单位为分贝 (dB)。PSRR 的基本公式为Equation1：

Equation1.

图 1-1 说明了噪声和 PSRR 之间的差异。LDO 噪声包括内部噪声和外部噪声，而 PSRR 是 LDO 的一个内部参数。LDO 用户通常专注于 PSRR 而不是自生的输出噪声。PSRR 可抑制来自 LDO 外部的噪声，但 LDO 内部始终会产生噪声。因此，具有高 PSRR 的 LDO 可能不会很好地抑制内部噪声。用户应始终考虑这两个参数。

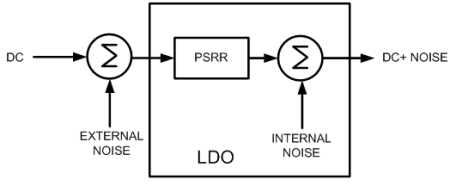

图 1-1 LDO 的 PSRR 和噪声

噪声是晶体管和电阻器内产生的纯物理现象。晶体管会产生散粒噪声和闪烁噪声。MOSFET 的电阻元件（如电阻器）也会产生热噪声。热噪声和散粒噪声本质上是随机的，其功率在频谱上是平坦的。在放大器带宽范围内，功率都是平坦的。MOSFET 栅极上的电荷被捕获时，会产生闪烁噪声。散粒噪声符合泊松分布，而 1/f 噪声（闪烁噪声）的功率与频率成反比，即频率越低，噪声越高。1/f 噪声是系统的主要噪声来源，仅次于热噪声。（请参阅图 2-1）

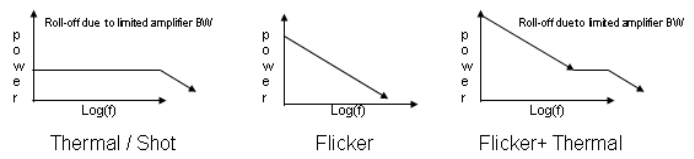

图 2-1 LDO 噪声（类型）

通常，数据表规定 LDO 噪声的方式有两种。一种是“总（积分）输出噪声，以 μVrms 为单位”，即在有限频率范围内积分的频谱噪声密度 RMS 值。第二种是“频谱噪声密度曲线，以 μV/√Hz为单位”，即噪声密度与频率的关系图。 图 3-1 显示了 TPS717xx 系列 LDO 的两种规格。

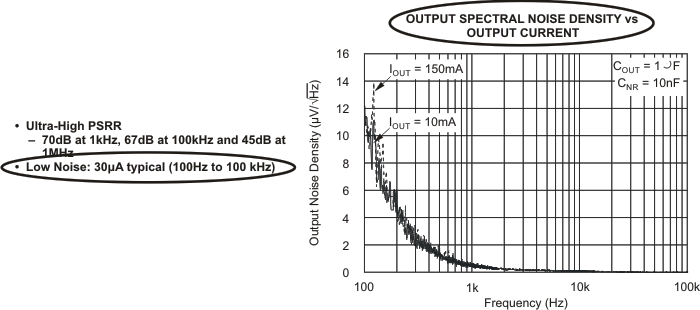

图 3-1 噪声的两种规定方式 (TPS717xx LDO)

由于输出噪声电压规定为单个数字，因此非常适合用于比较。比较不同 LDO 的噪声规格时，必须在相同的频率范围内以及相同的输出电压和电流值下测量两个稳压器的噪声。
