BAW 공진기 기술

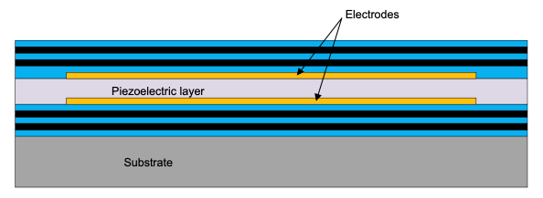

BAW는 고정밀, 초저 지터 클록을 다른 회로들이 들어 있는 패키지에 직접 결합할 수 있도록 하는 마이크로 공진기 기술입니다. CDC6C 및 LMK6C LVCMOS BAW 오실레이터 제품군에서 BAW는 함께 배치된 정밀 온도 센서, 초저지터, 저전력 출력 분할기, 여러 저잡음 LDO로 구성된 소형 전력 리셋 클록 관리 시스템과 통합되어 있습니다.그림 1에는 BAW 공진기 기술의 구조가 나와 있습니다. 구조에는 금속 필름과 기계 에너지를 제한하는 다른 층 사이에 끼워진 얇은 압전 필름 층이 포함되어 있습니다. BAW는 이 압전 변환을 사용하여 진동을 생성합니다.
그림 1 벌크 탄성파(BAW) 공진기의 기본 구조건물 자동화의 BAW 오실레이터
건물 자동화 시스템은 확장 가능한 수준에서 안전성, 견고성 및 안정성을 극대화합니다. IP 카메라, 비디오 감시 및 HVAC와 같은 애플리케이션에서 더 나은 성능을 얻으려면 정확한 클록 데이터로 구성된 복잡하고 안정적인 네트워크가 필요합니다.
위에 나열된 것과 같은 고급 건물 자동화 시스템에는 다음과 같은 성능 메트릭이 필요합니다.
- 넓은 열 성능 및 작은 레이아웃 크기의 더 높은 제품 설계 밀도.
그림 2 BAW 오실레이션과 크리스탈의 PCB 풋프린트 비교 - 다양한 진동 및 충격 성능 요구 사항에 대한 안정성 보호 기능을 갖춘 더 높은 성능.
그림 3 BAW 오실레이터 진동 감도

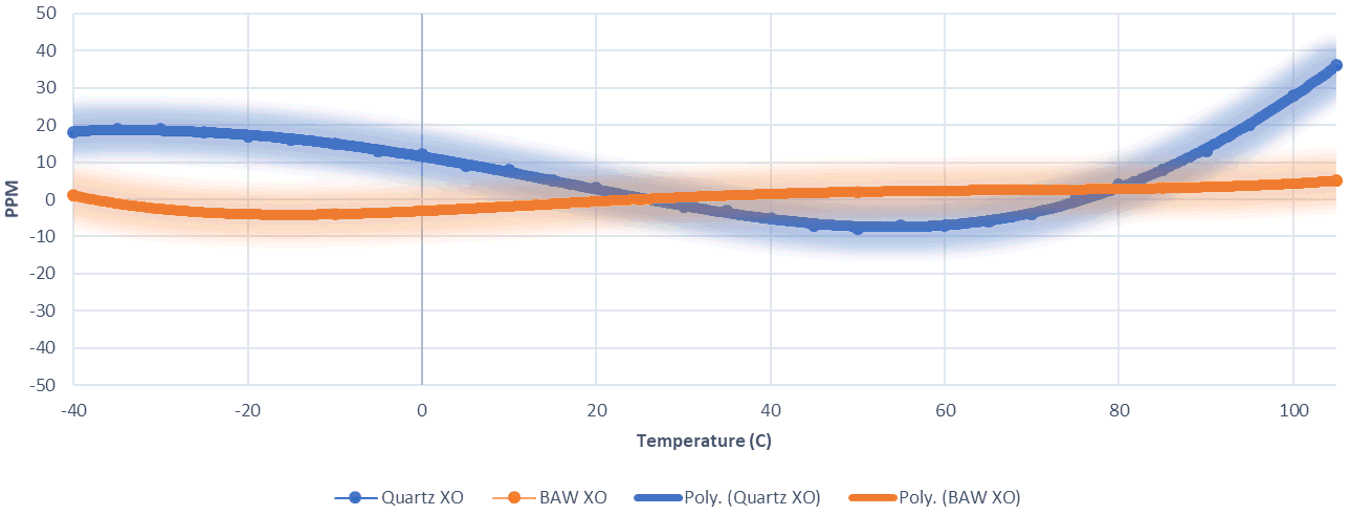

그림 4 BAW 오실레이터과 쿼츠의 온도 안정성 비교 - 시스템에서 최적의 BER 성능을 구현하는 낮은 지터.

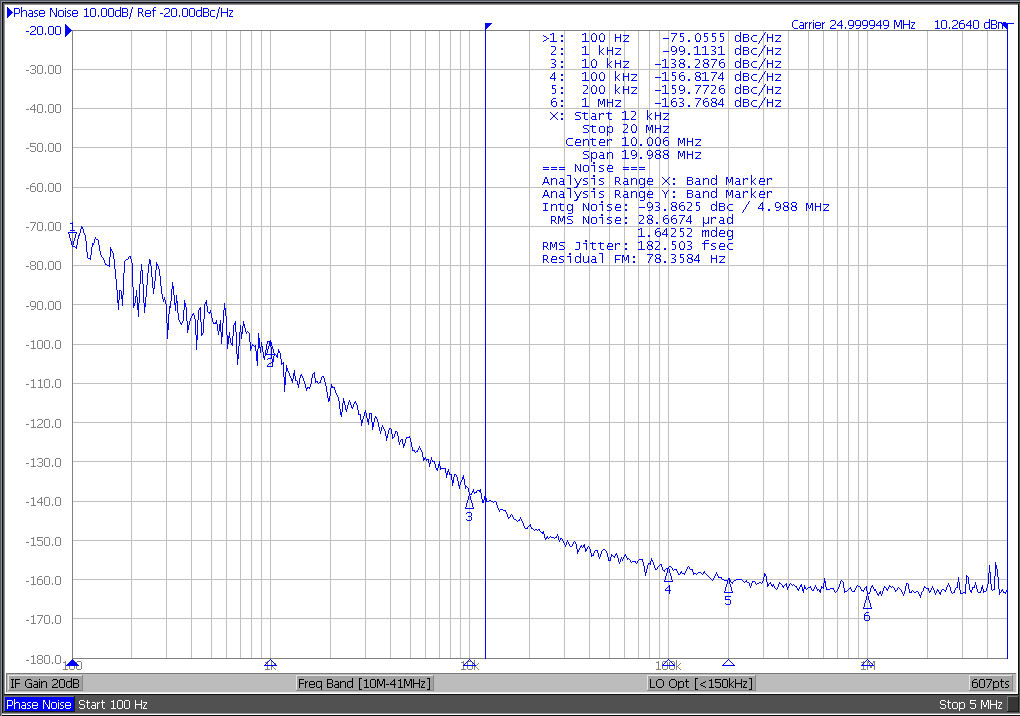

그림 5 LMK6C BAW 오실레이터 25MHz 위상 잡음 성능
건물 자동화 시스템에서 CDC6C 및 LMK6C BAW 오실레이터를 다음 장치의 레퍼런스 클록으로 사용할 수 있습니다.
| 장치 | 주파수 |
|---|---|
| 오디오 | 12.288MHz/24.576MHz |
| 100M 이더넷 | 25MHz |
| MCU | 16MHz/25MHz |
| 이미지 센서 | 37.125MHz/54MHz |
| SoC 시스템 클록 | 48MHz/50MHz |
| WIFI/BLE | 38.4MHz/48MHz |
| HDMI/SDI | 297MHz |
| Gb 이더넷 | 125MHz |
위에 나열된 모든 주파수에서 지터 성능, 안정성 및 안정성은 핵심 성능 요소입니다. 이러한 모든 메트릭은 BAW 오실레이터 솔루션을 통해 충족할 수 있습니다.
그림 6에는 IP 카메라 및 HVAC 시스템의 일반적인 블록 다이어그램이 나와 있습니다. IP 카메라 애플리케이션의 경우 BAW 오실레이터를 ASIC, MCU, 이미지 센서, 오디오 코덱, HDMI/SDI 및 이더넷 PHY의 레퍼런스 클록으로 사용할 수 있습니다. HVAC 시스템의 경우 BAW 오실레이터를 WIFI/BLE, MCU, FPGA 및 이더넷 PHY에 대한 레퍼런스로 사용할 수 있습니다.
그림 6 건물 자동화에 사용되는 BAW 오실레이터의 일반적인 블록 다이어그램| 장치 | 유형 | 기능 | 주요 기능 |
|---|---|---|---|
| LMK6C/D/P/H | 초저 지터 오실레이터(LVCMOS, LVDS, LVPECL 및 HCSL 출력 형식) | ASIC, MCU, 이미지 센서, 오디오 코덱, HDMI/SDI 및 이더넷 PHY의 레퍼런스 클록 | 1MHz~400MHz 사이의 모든 주파수, ±25ppm 주파수 정확도, 200fs RMS 지터 |
CDC6C | 저전력 LVCMOS 오실레이터 | ASIC, MCU, 이미지 센서, 오디오 코덱 및 이더넷 PHY의 레퍼런스 클록 | 250kHz~200MHz 사이의 표준 주파수, ±50ppm 주파수 정확도, 1ps RMS 지터 |
| LMK1Cxxxx | 1:x LVCMOS 버퍼 | 팬아웃하여 MCU, PHYs 및 HDMI/SDI를 클로킹 | 1.8V~3.3V 공급, 20fs의 초저 가산 지터 |
| TPL5010 | 나노타이머 | 전원 게이팅 기능이 있는 초저전력 시스템 타이머 | 1.8V~5.5V 공급, 일반 전류 소비 35nA |
