ISO1050 絶縁型 CAN トランシーバ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • ISO11898-2 の要件に適合
  • 5000VRMS 絶縁 (ISO1050DW)
  • 2500VRMS 絶縁 (ISO1050DUB)
  • フェイルセーフ出力
  • Low ループ遅延：150ns (標準)、210ns (最大)
  • 50kV/μs の標準過渡耐性
  • -27V～40V のバス障害保護
  • ドライバ (TXD) ドミナント・タイムアウト機能
  • 3.3V と 5V のマイクロプロセッサをサポートする I/O 電圧範囲
  • 安全関連認証
    • DIN EN IEC 60747-17 (VDE 0884-17) に準拠した VDE 認定
    • UL 1577 認定

    • IEC 61010-1、IEC 60601-1 の CSA 認定済み

    • EN/UL/CSA 62368-1 の TUV 強化絶縁認定 (ISO1050DW のみ)
    • GB4943.1 準拠の CQC 強化絶縁 (ISO1050DW のみ)
    • 定格動作電圧で 25 年の標準寿命 (アプリケーション・レポート SLLA197 および「平均寿命と動作電圧との関係」を参照)

2 アプリケーション

  • 産業オートメーション、制御、センサ、駆動システム
  • ビルディングおよび空調制御 (HVAC)
  • セキュリティ・システム
  • 交通システム
  • 医療
  • テレコム
  • CANopen、DeviceNet、NMEA2000、ARINC825、ISO11783、CAN Kingdom、CANaerospace などの CAN バス規格

3 概要

ISO1050 は、ISO11898-2 規格の仕様を満たすガルバニック絶縁型 CAN トランシーバです。このデバイスには、酸化シリコン (SiO2) 絶縁バリアで分離されたロジック入力および出力バッファがあり、ISO1050DW では最大 5000VRMS、ISO1050DUB では最大 2500VRMS のガルバニック絶縁を提供します。絶縁型電源と組み合わせた場合に、データ・バスや他の回路上のノイズ電流がローカル GND に入り込み、ノイズに敏感な回路に干渉したり、損傷を与えるのを防止できます。

CAN トランシーバとして、バスへの差動送信機能と CAN コントローラの差動受信機能を、最大 1 メガビット/秒 (Mbps) の信号レートで実現します。このデバイスは、特に過酷な環境で動作するように設計されており、-27V～40V でのクロスワイヤ、過電圧、およびグランド損失に対する保護、過熱シャットダウン、および -12V～12V の同相電圧範囲を備えています。

ISO1050 は、-55℃～105℃の周囲温度範囲で動作することが特徴です。

製品情報(1)
部品番号パッケージパッケージ サイズ ((2))
ISO1050SOP (8)9.5mm × 10.4mm
SOIC (16)10.3mm × 10.3mm
(1) 利用可能なパッケージについては、このデータシートの末尾にある注文情報を参照してください。
(2) パッケージ・サイズ (長さ×幅) は公称値であり、該当する場合はピンも含まれます。

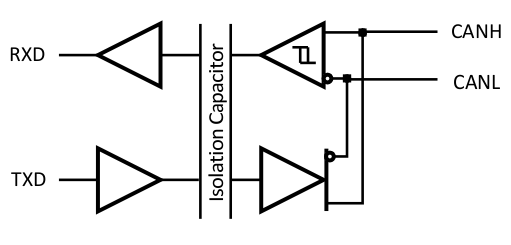

GUID-75167724-452C-4615-B065-2B8B62FEB375-low.gif概略回路図
