DATA SHEET

LMT86-Q1 2.2-V、SC70、アナログ温度センサ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • LMT86-Q1-Q1 は車載用アプリケーション向けに AEC-Q100 認定済み:
    • デバイス温度グレード 0:–40℃~+150℃
    • デバイス HBM ESD 分類レベル 2
    • デバイス CDM ESD 分類レベル C6
  • 機能安全対応
    • 機能安全システムの設計に役立つ資料を利用可能
  • 非常に高精度:±0.4°C (標準値)
  • 低電圧 2.2V で動作
  • 平均センサ・ゲイン:–10.9mV/℃
  • 低い静止電流:5.4µA
  • 広い温度範囲:-50°C~150°C
  • 出力短絡保護
  • 駆動能力 ±50µA のプッシュプル出力
  • 業界標準の LM20/19 および LM35 温度センサとフットプリント互換
  • コスト効率に優れたサーミスタの代替

2 アプリケーション

  • 車載用
  • インフォテインメントおよびクラスタ
  • パワートレイン・システム
  • 煙および熱検出器
  • ドローン
  • 家電製品

3 概要

LMT86-Q1 は、高精度の CMOS 温度センサであり、標準精度は ±0.4℃ (最大値±2.7℃) で、リニアなアナログ出力電圧を備え、この電圧は温度に反比例します。2.2V の電源電圧で動作し、静止電流が 5.4μA、パワーオン時間が 0.7ms で、効果的なパワーサイクリング・アーキテクチャを実現し、ドローンやセンサ・ノードなどバッテリ駆動のアプリケーションで消費電力を最小化できます。LMT86-Q1-Q1 デバイス は、AEC-Q100 グレード 0 認定済みで、較正なしで全動作温度範囲にわたって ±2.7°C の最大精度を維持します。このため、LMT86-Q1-Q1 はインフォテインメント、クラスタ、パワートレイン・システムなどの車載アプリケーションに適しています。広い動作範囲にわたる精度や、その他の特長から、LMT86-Q1 はサーミスタの優れた代替となります。

異なる平均センサ・ゲインおよび類似の精度を持つデバイスについては、「類似の代替デバイス」で、LMT8x ファミリの他のデバイスを参照してください。

製品情報(1)
部品番号パッケージ本体サイズ (公称)
LMT86-Q1SOT (5)2.00mm×1.25mm
(1) 利用可能なパッケージについては、このデータシートの末尾にある注文情報を参照してください。
* 高速な熱応答 NTC
熱時定数

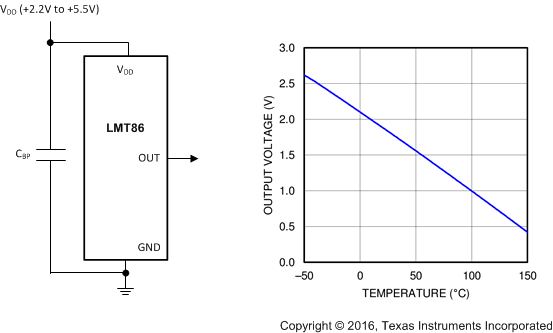

GUID-7D6E05A5-E6ED-4ADD-B365-D31919F665D5-low.gif出力電圧と温度との関係
