Data Sheet

TMUX7234 44V、低 Ron、2:1、4 チャネル高精度スイッチ、
ラッチアップ・フリー、1.8V ロジック

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

最新の英語版をダウンロード

1 特長

  • ラッチアップ・フリー
  • デュアル電源電圧範囲：±4.5V～±22V
  • 単一電源電圧範囲：4.5V～44V
  • 低いオン抵抗：3Ω
  • 少ない電荷注入：3pC
  • 大電流に対応：400mA (最大値)
  • –40℃～+125℃の動作温度範囲
  • 1.8V ロジック互換入力
  • フェイルセーフ・ロジック
  • レール・ツー・レール動作
  • 双方向の信号パス
  • ブレイク・ビフォー・メイクのスイッチング動作

2 アプリケーション

  • ファクトリ・オートメーション / 制御
  • 流量トランスミッタ
  • プログラマブル・ロジック・コントローラ (PLC)
  • アナログ入力モジュール
  • データ・アクイジション・システム (DAQ)
  • 半導体試験用機器
  • バッテリ・テスト機器
  • 超音波スキャナ
  • メディカル・モニタと診断
  • 光学ネットワーク機器
  • 光学テスト機器
  • 有線ネットワーク
  • リモート無線ユニット (RRU)
  • アクティブ・アンテナ・システム (AAS) の mMIMO

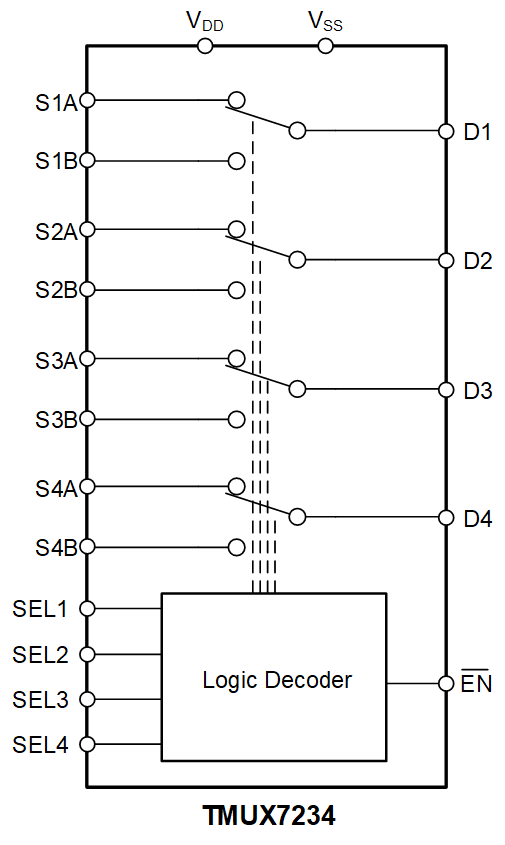

TMUX7234 簡略ブロック図 簡略ブロック図
