DATA SHEET

ISOW14x2 低放射、低ノイズ、高効率 DC-DC コンバータ内蔵、絶縁型 RS-485/RS-422 トランシーバ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • TIA/EIA-485A 規格の要件に適合またはそれを上回る性能
  • データ・レート
    • ISOW1412：500kbps
    • ISOW1432：12Mbps
  • 低放射、低ノイズ、低放射 DC/DC コンバータを内蔵
    • 2 層 PCB で CISPR 32 Class B および EN 55032 Class B にマージンを確保して適合
    • 25MHz 動作の低周波数パワー・コンバータにより低ノイズ特性を実現
  • 追加の 2Mbps GPIO チャネル
  • 高効率出力電力
    • 効率代表値：46%
    • VISOOUT 精度：±5%
    • 追加出力電流：20mA
  • RS-485用と DC/DC 用に独立した電源
    • ロジック電源 (VIO)：1.71V～5.5V
    • パワー・コンバータ電圧 (VDD)3V～5.5V
  • PROFIBUS 互換の RS-485
    • 開放、短絡、アイドル・バスのフェイルセーフ
    • 1/8 単位負荷、バス上に最大 256 ノード
    • グリッチの発生しないパワーアップ / パワーダウン
  • 強化絶縁型と基本絶縁型のオプション
  • 高い CMTI：100kV/µs (標準値)
  • 高い ESD バス保護
    • HBM：±16kV
    • IEC 61000-4-2 接触放電：±8kV
  • 動作温度範囲：-40℃～125℃
  • 電流制限とサーマル・シャットダウン
  • 20 ピンのワイド SOIC パッケージ
  • Section 8.6：
    • DIN VDE V 0884-11:2017-01 準拠の VDE 強化絶縁および基本絶縁
    • UL 1577 部品認定プログラム
    • IEC 62368-1、IEC 61010-1、IEC 60601-1、GB 4943.1-2011 認証

2 アプリケーション

  • ファクトリ・オートメーション
  • ビル・オートメーション
  • 産業用輸送
  • ソーラー・インバータ、保護リレー
  • モータ・ドライブ

3 概要

ISOW14x2 デバイス は、絶縁型 DC/DC コンバータを内蔵し、ガルバニック絶縁された RS-485/RS-422 トランシーバです。このデバイスにより、スペースに制約のある絶縁設計において個別の絶縁電源が不要になります。低放射の絶縁型 DC-DC コンバータは、 単純な 2 層 PCB でフェライト・ビーズを 2 個使用するだけで、CISPR 32 放射エミッション Class B 規格に適合可能です。ボード上の他の回路への電力供給には、追加の 20mA 出力電流を使用できます。2Mbps GPIO チャネルを内蔵しているため、追加のデジタル・アイソレータやフォトカプラを使わずに、診断、 LED 表示、電源監視を実現できます。

製品情報
機能 ISOW1412
ISOW1432		 ISOW1412B
ISOW1432B
保護レベル 強化 基本
サージ・テスト電圧 10kVPK 7.8kVPK
定格絶縁電圧 5000VRMS 5000VRMS
動作電圧 1000VRMS/1500VPK 1000VRMS/1500VPK
パッケージ(1) DFM (20) DFM (20)
本体サイズ 12.83mm × 7.5mm 12.83mm × 7.5mm
(1) 利用可能なすべてのパッケージについては、このデータシートの末尾にある注文情報を参照してください。

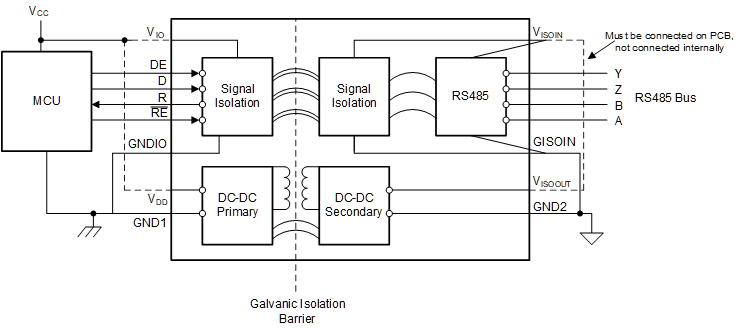

GUID-20210511-CA0I-2J7H-GHG5-V2LBS3TMK2X3-low.gif 概略回路図
