DATA SHEET

AMC3306M05 DC/DC コンバータ内蔵、高精度、±50mV 入力対応、強化絶縁型デルタ・シグマ変調器

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • 3.3V または 5V 単一電源、DC/DC コンバータ内蔵
  • シャント抵抗による電流測定用に最適化された ±50mV の入力電圧範囲
  • 小さな DC 誤差：
    • オフセット誤差：±50μV (最大値)
    • オフセット・ドリフト：±0.4µV/℃ (最大値)
    • ゲイン誤差：±0.2% (最大値)
    • ゲイン・ドリフト：±35ppm/℃ (最大値)
  • 高 CMTI：75kV/µs (最小値)
  • システム・レベル診断機能
  • 低 EMI：CISPR-11 および CISPR-25 規格に準拠
  • 安全関連の認定：
    • DIN VDE V 0884-11 に準拠した強化絶縁耐圧：6000VPEAK
    • UL 1577 に準拠した絶縁耐圧：4250VRMS (1 分間)
  • 拡張産業用温度範囲全体にわたって仕様を完全に規定：–40℃～+125℃

2 アプリケーション

  • 次の用途における小型の絶縁型シャント・ベース電流センシング
    • 保護リレー
    • モータ・ドライブ
    • 電源
    • 太陽光発電インバータ

3 概要

AMC3306M05 は、シャントを用いた電流測定に最適化された高精度絶縁型デルタ・シグマ (ΔΣ) 変調器です。完全に統合された絶縁型 DC/DC コンバータのおかげで、本デバイスの低電圧側から電力を供給する単一電源動作が可能であるため、スペースに制約があるアプリケーション向けのユニークなソリューションとして活用できます。その容量性強化絶縁バリアは、VDE V 0884-11 および UL1577 により認証済みであり、最大 1.2kVRMS の使用電圧に対応しています。

この絶縁バリアは、異なる同相電圧レベルで動作するシステム領域を分離し、危険な電圧と損傷から低電圧側を保護します。

AMC3306M05 の入力は、低インピーダンスのシャント抵抗またはその他の信号レベルが小さい低インピーダンス電圧源と直接接続できるように最適化されています。優れた DC 精度と小さい温度ドリフトにより、拡張産業用温度範囲 (–40℃～+125℃) にわたる高精度電流測定に対応できます。

デジタル・フィルタ (sinc3 フィルタなど) を使用してビットストリームを間引くと、78kSPS のデータ速度、85dB のダイナミック・レンジで、16 ビットの分解能が得られます。

製品情報(1)
部品番号 パッケージ 本体サイズ (公称)
AMC3306M05 SOIC (16) 10.30mm × 7.50mm
(1) 利用可能なすべてのパッケージについては、このデータシートの末尾にある注文情報を参照してください。

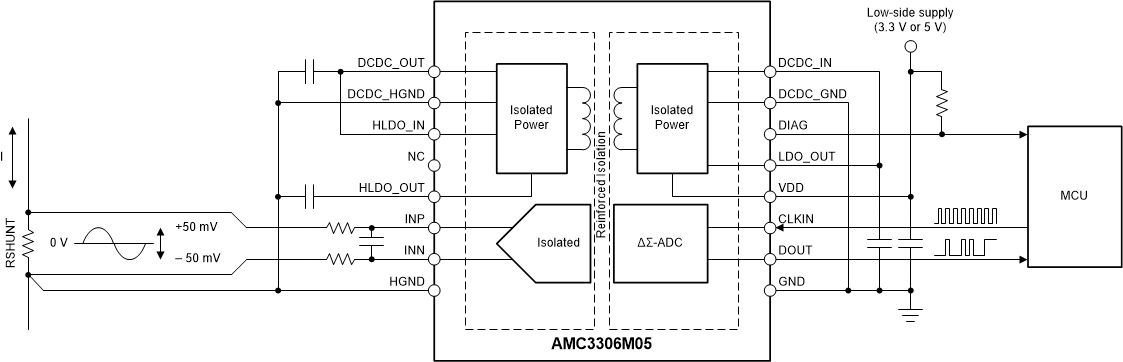

GUID-20201127-CA0I-LVKK-XSLV-T255LHSWLGQR-low.gif代表的なアプリケーション

4 Revision History

Changes from Revision * (December 2020) to Revision A (January 2021)

  • 代表的なアプリケーションの図を変更 Go
  • Added discussion to pin 13 description regarding the output of the LDOGo
  • Changed Absolute Maximum Ratings: changed max for DIAG pin from 5.5 V to 6.5 VGo
  • Changed Operating common-mode input voltage (min) from -0.16 V to -0.032 V.Go
  • Changed overvoltage category for rated mains voltage ≤ 600 V from I-IV to I-III and for rated mains voltage ≤1000 V from I-III to I-II Go
  • Changed Typical Characteristics section: deleted histogramsGo
  • Changed the Isolated DC/DC Converter section: clarified that the low-side LDO is not intended for driving external loadsGo
  • Changed Differential Input Filter figureGo
  • Changed What To Do and What Not To Do sectionGo
