INA290-Q1 AEC-Q100、2.7V～120V、1.1MHz、超高精度電流検出アンプ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • 車載アプリケーション用に AEC-Q100 認定取得済み：
    • 温度グレード 1：-40℃～+125℃、TA
  • 機能安全対応
    • 機能安全システムの設計に役立つ資料を利用可能
  • 広い同相電圧範囲：
    • 動作電圧：2.7V～120V
    • 残存電圧：-20V～+122V
  • 非常に優れたCMRR：
    • 160dB (DC)
    • 85dB (AC、50kHz)
  • 精度
    • ゲイン：
      • ゲイン誤差：±0.1% 以下
      • ゲイン・ドリフト：±5ppm/℃以下
    • オフセット
      • オフセット電圧：±12μV 以下
      • オフセット・ドリフト：±0.2µV/℃以下
  • 利用可能なゲイン
    • A1 デバイス：20V/V
    • A2 デバイス：50V/V
    • A3 デバイス：100V/V
    • A4 デバイス：200V/V
    • A5 デバイス：500 V/V
  • 広帯域幅：1.1MHz
  • スルーレート：2V/µs
  • 静止電流：370µA

2 アプリケーション

  • 半導体 LiDAR
  • 車載用 HVAC (エアコン) コンプレッサ・モジュール
  • 車載ヒーター・モジュール
  • 車載パーキング・ヒーター・モジュール
  • 車載用ポンプ

3 概要

INA290-Q1 は、2.7V～120V の広い同相範囲にわたってシャント抵抗の電圧降下を測定できる超高精度電流センスアンプです。この製品は、PCB フットプリントがわずか 2.0mm × 2.1mm のスペース効率の高い SC-70 パッケージに搭載されています。±12µV 以下の極めて低いオフセット電圧、±0.1% 以下の小さいゲイン誤差、160dB (標準値) の高い DC CMRR により、超高精度の電流測定を実現します。INA290-Q1 は DC 電流測定だけでなく、高速アプリケーション (高速過電流保護など) にも対応するように設計されており、1.1MHz の広い帯域幅 (ゲイン 20V/V 時) と 85dB の AC CMRR (50kHz 時) を特長としています。

INA290-Q1 を使用すると、2.7V～120V の広い同相範囲にわたってシャント抵抗の電圧降下を検出することにより超高精度で電流を測定できます。INA290-Q1 は SC-70 パッケージで供給され、ソリューションの面積を最小化できます。

製品情報
部品番号パッケージ(1)本体サイズ (公称)
INA290-Q1 SC-70 (5) 2.00mm × 1.25mm
(1) 提供されているすべてのパッケージについては、データシートの末尾にあるパッケージ・オプションについての付録を参照してください。

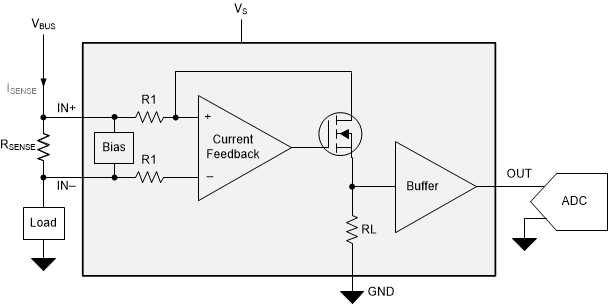

GUID-20200713-CA0I-LXBH-DCT8-PW0NBB0FFCGL-low.gif 代表的なアプリケーション
