DS90UH949-Q1 1080p HDMI から FPD-Link III へのブリッジ・シリアライザ、HDCP 搭載

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • 車載アプリケーション用に AEC-Q100 認定済み
    • デバイス温度グレード 2: -40°C~+105°C、TA
  • TMDS クロックとして最高 170MHz に対応し、WUXGA (1920×1200) および 1080p60 解像度で 24 ビットの色深度をサポート
  • シングルおよびデュアル FPD-Link III 出力
    • 高解像度マルチメディア (HDMI) v1.4b 入力
      • HDMI モード DisplayPort (DP++) 入力
      • 内蔵の HDCP v1.4 暗号エンジンによりオンチップにキーを保存
      • 最大 8 チャネルの HDMI オーディオ抽出
      • 高速バック・チャネルで最高 2Mbps の GPIO をサポート
      • 温度および経時変化を自動的に補償し、最大 15m のケーブルに対応
      • 拡散スペクトラム入力クロックを監視して EMI を低減
      • 1Mbps の Fast-Mode Plus 対応の I2C (マスタ / スレーブ)
      • SPI パススルー・インターフェイス
      • DS90UH926Q-Q1 および DS90UH928Q-Q1 FPD-Link III デシリアライザとの下位互換性

      2 アプリケーション

      • 車載インフォテインメント
        • IVI ヘッドユニットおよび HMI モジュール
        • リアシート・エンターテインメント・システム
        • デジタル計器クラスタ
      • 監視カメラ
      • 民生用 HDMI 入力ポート

      3 概要

      DS90UH949-Q1 は、FPD-Link III DS90UH940-Q1/DS90UH948-Q1 デシリアライザと組み合わせることで、コスト効率の優れた 50Ω シングルエンド同軸、または 100Ω 差動シールド付きツイストペア (STP) ケーブルで 1 レーンまたは 2 レーンの高速シリアル・ストリームを供給する、HDMI から FPD-Link III へのブリッジ・デバイスです。HDMI v1.4b 入力を直列化し、24 ビットの色深度で WUXGA および 1080p60 のビデオ解像度をサポートします。

      FPD-Link III インターフェイスは、ビデオとオーディオのデータ転送に加えて、I2C および SPI 通信などの全二重制御機能を同じ差動リンク上でサポートします。ビデオ・データと制御を 2 つの差動ペアに統合することで、相互接続のサイズと重量が減少し、システムの設計が簡素化されます。低電圧の差動信号、データのスクランブル処理、およびランダム化を使用することで、EMI が最小限に抑えられます。下位互換モードでは、このデバイスは 1 つの差動リンクを使用し、24 ビットの色深度で WXGA および 720p までの解像度をサポートします。

      DS90UH949-Q1はHDCPリピータ・アプリケーションをサポートしており、外部コントローラなしですべての認証および暗号化機能を処理します。HDMIオーディオおよびビデオ・データは入力で復号され、データがFPD-Link IIIインターフェイスに送出される前に再度暗号化されます。

      製品情報(1)

      型番 パッケージ 本体サイズ(公称)
      DS90UH949-Q1 VQFN (64) 9.00mm×9.00mm
      1. 利用可能なすべてのパッケージについては、このデータシートの末尾にある注文情報を参照してください。

      Device Images

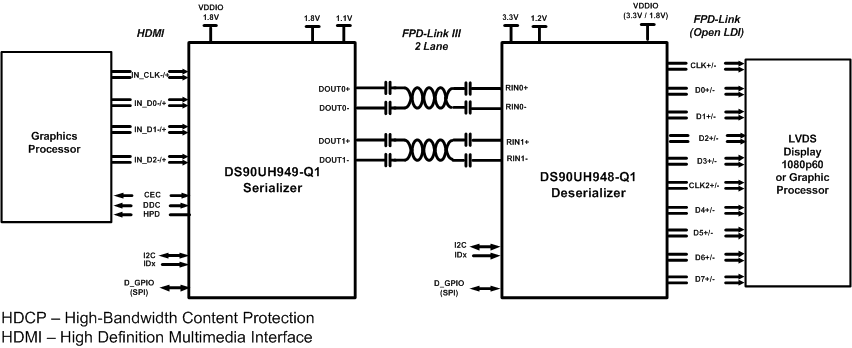

      アプリケーション図

      DS90UH949-Q1 UH949_Typ_Apps.gif
