OPA855 8Ghz ゲイン帯域幅積、 ゲイン 7V/V 安定、 バイポーラ 入力アンプ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

最新の英語版をダウンロード

1 特長

  • 高いゲイン帯域幅積：8GHz
  • 不完全補償型、ゲイン 7V/V 以上 (安定)
  • 小さい入力電圧ノイズ：0.98nV/√Hz
  • スルーレート：2750V/µs
  • 低入力容量：
    • 同相：0.6pF
    • 差動：0.2pF
  • 広い入力同相範囲：
    • 正電源から 0.4V
    • 負電源から 1.1V
  • 合計出力スイング 3VPP
  • 電源電圧範囲：3.3V ～ 5.25V
  • 静止電流：17.8mA
  • パッケージ：8 ピン WSON
    • ベア ダイ
  • 温度範囲：-40℃ ～ +125℃

2 アプリケーション

  • 光学時間領域反射率測定 (OTDR)
  • 3D スキャナ
  • レーザーによる測距
  • ソリッド ステート スキャン LIDAR
  • 光学 ToF 位置センサ
  • ドローン ビジョン
  • 産業用ロボットの LIDAR
  • 掃除ロボットの LIDAR
  • シリコン光電子増倍素子 (SiPM) バッファ アンプ
  • フォトマルチプライヤ管のポスト アンプ

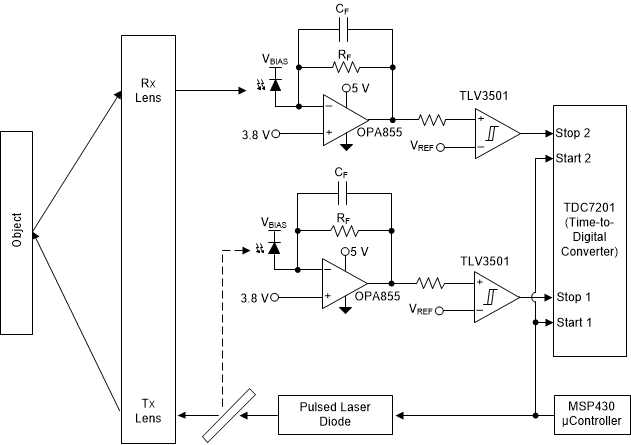

OPA855 高速タイム オブ フライト レシーバ高速タイム オブ フライト レシーバ
