LMR36015 4.2V～60V、1.5A 超小型同期整流降圧コンバータ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • 機能安全対応
    • 機能安全システムの設計に役立つ資料を利用可能
  • 堅牢な高信頼性アプリケーション用に設計
    • 最大 66V の入力過渡保護
    • 接合部温度範囲：–40℃～+150℃
    • 1.5A 負荷でドロップアウト 0.4V (標準値)
  • スケーラブルな産業用電源に最適
    • 次の製品とピン互換：
      • LMR36006 (60V、0.6A)
      • LMR33620/LMR33630 (36V、2A または 3A)
    • 400kHz、1MHz の周波数オプション
  • 負荷スペクトラム全体にわたって低消費電力
    • 400kHz で 90% の効率 (24VIN、5VOUT、1A)
    • 400kHz で 93% の効率 (12VIN、5VOUT、1A)
    • PFM で軽負荷時の効率向上
    • 低い動作時静止電流：26µA
  • 小型の 2mm × 3mm HotRod™ パッケージ
  • 外付け部品数の少ないソリューション
  • LMR36006-Q1 および LMR36015-Q1 は 400kHz および 2.1MHz、可変出力、および固定 3.3VOUT で供給
  • 超低 EMI 要件に最適化
    • CISPR25 Class 5 規格に適合
    • Hotrod™ パッケージによりスイッチ・ノード・リンギングを最小化
    • 並列入力パスにより寄生インダクタンスを最小化
    • スペクトラム拡散によりピーク・エミッションを削減
  • WEBENCH® Power Designer により、LMR36015 を使用するカスタム設計を作成

2 アプリケーション

  • フィールド・トランスミッタおよびセンサ、PLC モジュール
  • サーモスタット、ビデオ監視、HVAC システム
  • AC およびサーボ・ドライブ、ロータリー・エンコーダ
  • 産業用輸送、アセット・トラッキング

3 概要

LMR36015 レギュレータは使いやすい同期整流降圧 DC/DC コンバータです。ハイサイドとローサイドのパワー MOSFET を内蔵しており、4.2V～60V の広い入力電圧範囲にわたって最大 1.5A の電流を出力できます。耐性は最大 66V に及びます。その過渡耐性は、過電圧保護のために必要な設計作業を低減させ、IEC 61000-4-5 のサージ耐性要件を満たしています。

LMR36015 はピーク電流モード制御を採用し、最適な効率と出力電圧精度を実現しています。1MHz レギュレータの FPWM 機能により負荷過渡性能が向上します。高精度のイネーブルを使うと、幅広い入力電圧と直接接続でき、またデバイスのスタートアップとシャットダウンを精密に制御できるため、設計の柔軟性を高めることができます。パワー・グッド・フラグと内蔵のフィルタ処理および遅延により、システムの実際の状態を示すことができ、外部スーパバイザが不要になります。

製品情報
部品番号 パッケージ(1) 本体サイズ (公称)
LMR36015 VQFN-HR (12) 2.00mm × 3.00mm
(1) 利用可能なすべてのパッケージについては、このデータシートの末尾にある注文情報を参照してください。

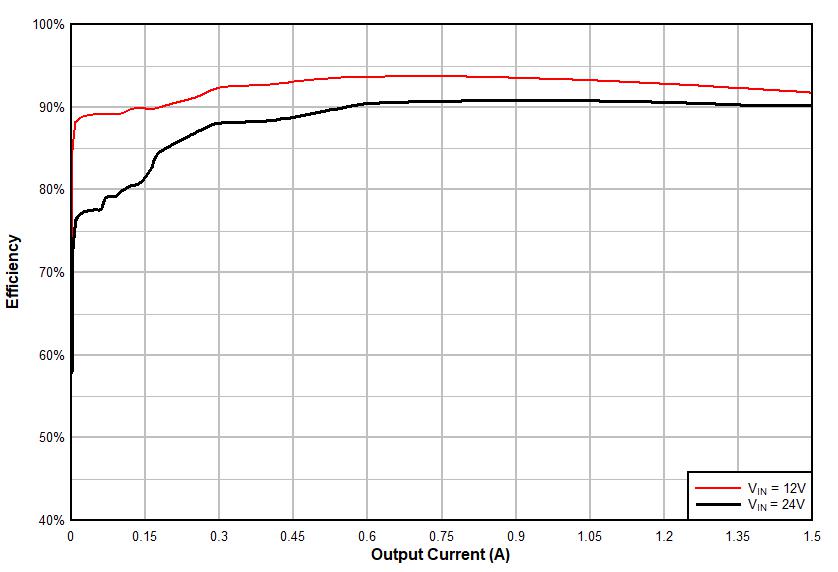

VOUT = 5V 400kHz
効率

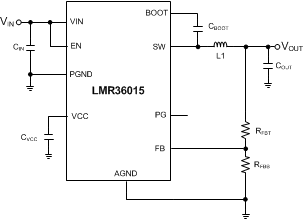

GUID-ED020F70-5FA6-44F8-AB26-1B50CDB8DAC0-low.gif概略回路図
