DATA SHEET

DAC7811 12ビット、シリアル入力、乗算型デジタル/アナログ・コンバータ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • 2.7V~5.5V電源での動作
  • 50MHzのシリアル・インターフェイス
  • 10MHzの乗算帯域幅
  • ±15Vの基準入力
  • 低いグリッチ電力: 5nV-s
  • 拡張温度範囲:
    –40℃~+125℃
  • 10ピンのVSSOPパッケージ
  • 12ビット単調
  • 4象限の乗算
  • パワーオン・リセットとブラウンアウト検出
  • デイジー・チェーン・モード
  • リードバック機能
  • 業界標準のピン配置

2 アプリケーション

  • 携帯型のバッテリ駆動計測機器
  • 波形生成器
  • アナログ処理
  • プログラム可能なアンプおよびアッテネータ
  • デジタル制御較正
  • プログラム可能なフィルタおよび発振器
  • コンポジット・ビデオ
  • 超音波

3 概要

DAC7811はCMOS、12ビットの電流出力デジタル/アナログ・コンバータ(DAC)です。このデバイスは2.7V~5.5Vの電源で動作するため、バッテリ駆動および他の多くのアプリケーションに適しています。

このDACは、ダブル・バッファされた3線式シリアル・インターフェイスを使用しており、SPI、 QSPI™、MICROWIRE、およびほとんどのDSPインターフェイス標準と互換性があります。さらに、複数のデバイスを使用するときは、シリアルデータ出力ピン(SDO)によりデイジー・チェーン接続が可能です。データのリードバック機能により、ユーザーはSDOピンからDACレジスタの内容を読み出すことができます。電源オン時には、内部のシフト・レジスタとラッチに0が書き込まれ、DAC出力はゼロスケールに設定されます。

DAC7811は非常に優れた4象限乗算特性を持ち、10MHzの信号乗算帯域幅があります。フルスケール出力電流は、印加される外部基準入力電圧(VREF)により決定されます。内蔵の帰還抵抗(RFB)を外部の高精度電流電圧変換アンプと組み合わせると、温度トラッキングおよびフルスケール電圧出力が可能になります。

DAC7811は10リードのVSSOPパッケージで供給されます。

製品情報(1)

型番 パッケージ 本体サイズ(公称)
DAC7811 VSSOP (10) 3.00mm×3.00mm
  1. 利用可能なすべてのパッケージについては、このデータシートの末尾にあるパッケージ・オプションについての付録を参照してください。

Device Images

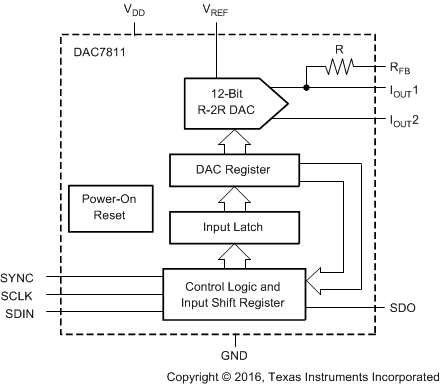

ブロック図

DAC7811 fbd_bas337.gif
