1 特長

  • 以下をサポートする USB Type-C クロスポイント・スイッチ
    • USB 3.1 SSP + 2 つの DisplayPort レーン
    • 4 つの DisplayPort レーン
  • USB 3.1 Gen 1/Gen 2 で最大 10Gbps
  • DisplayPort 1.4 で最大 8.1Gbps (HBR3)
  • VESA® DisplayPort Alt モード DFP リドライビング・クロスポイント・スイッチとして、C、D、E、F 構成をサポート
  • 超低消費電力アーキテクチャ
  • 最大 14dB のイコライゼーション付きのリニア・リドライバ
  • DisplayPort リンク・トレーニングに対して透過的
  • 自動的な LFPS ディエンファシス制御により USB 3.1 の認定要件に合致
  • GPIO または I2C により設定可能
  • ホットプラグ対応
  • 工業用温度範囲：-40℃～85℃ (TUSB1046I-DCI)
  • 商業用温度範囲：0℃～70℃ (TUSB1046-DCI)
  • 4mm × 6mm、0.4mm ピッチの WQFN パッケージ

2 アプリケーション

  • タブレット
  • ノート PC
  • デスクトップ PC
  • ドッキング・ステーション

3 概要

TUSB1046-DCI は VESA USB Type-C™ Alt モードのリドライビング・スイッチで、USB 3.1 で 10Gbps まで、DisplayPort 1.4 で 8.1Gbps までの、下流向きポート (ホスト) のデータ転送速度をサポートします。このデバイスは、USB Type-C 規格バージョン 1.1 上で、VESA DisplayPort Alt モードの C、D、E、F 構成に使用されます。このリニア・リドライバはプロトコルに依存せず、他の USB Type-C Alt モード・インターフェイスもサポートできます。

TUSB1046-DCI　は、符号間干渉 (ISI) によるケーブルや基板配線での損失を補償するため、複数レベルでの受信リニア・イコライゼーションを提供します。このデバイスは単一の 3.3V 電源で動作し、商業用温度範囲と工業用温度範囲のバージョンが用意されています。

パッケージ情報 (1)
部品番号 パッケージ 本体サイズ (公称)
TUSB1046-DCI RNQ (WQFN、40) 4.00mm × 6.00mm
TUSB1046I-DCI
(1) 利用可能なすべてのパッケージについては、このデータシートの末尾にある注文情報を参照してください。

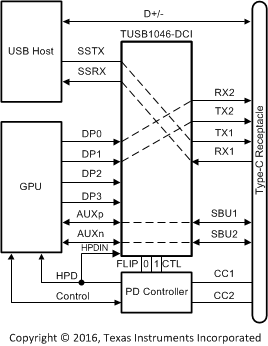

GUID-00B9D376-3183-4CF3-825D-F63DBB43F67A-low.gif概略回路図
GUID-7360C304-94D2-4AA7-A2DB-D8C9891A0189-low.gifTUSB1046-DCI アイ・ダイアグラム
