TPS6213x 3V～17V、3A、3mm × 3mm QFNパッケージ、降圧型コンバータ

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • DCS-Control™ トポロジ
  • 入力電圧範囲：3V～17V
  • 最大 3A の出力電流
  • 出力電圧を 0.9V～6V の範囲で調整可能
  • ピンにより出力電圧を選択可能 (公称値、+5%)
  • ソフトスタートとトラッキングをプログラム可能
  • シームレスなパワーセーブ・モード移行
  • 静止電流 17µA (標準値)
  • 動作周波数を選択可能
  • パワー・グッド出力
  • 100% デューティ・サイクル・モード
  • 短絡保護
  • 過熱保護
  • TPS62140 および TPS62150 とピン互換
  • 3mm × 3mm の QFN-16 パッケージで供給
  • TPS82130 を使用することで設計を迅速化

2 アプリケーション

  • 標準の 12V レール電源
  • 単一または複数のリチウムイオン・バッテリを使用する POL 電源
  • ソリッドステート・ドライブ
  • 組み込みシステム
  • LDO の置き換え
  • モバイル PC、タブレット、モデム、カメラ
  • サーバー、マイクロサーバー
  • データ端末、ePOS (販売時点情報管理)

3 概要

TPS6213x ファミリは、簡単に使用できる同期整流降圧型 DC/DC コンバータで、電力密度の高いアプリケーション向けに最適化されています。スイッチング周波数が標準値で 2.5MHz と高いため、小型のインダクタを使用でき、高速な過渡応答が実現されるとともに、DCS-Control トポロジの使用によって出力電圧の高い精度が得られます。

3V～17V の広い入力電圧範囲で動作するため、このデバイスはリチウムイオンや他のバッテリ、および 12V の中間電力レールで動作するシステムに理想的です。0.9V～6V の出力電圧で、3A までの出力電流を連続的にサポートします (100% デューティ・サイクル・モード時)。出力電圧のスタートアップ・ランプはソフトスタート・ピンにより制御されるため、スタンドアロンの電源またはトラッキング構成で動作できます。イネーブル・ピンおよびオープン・ドレインのパワー・グッド・ピンの構成により、電源シーケンスも可能です。

パワーセービング・モードでは、このデバイスは VIN から約 17μA の静止電流を消費します。負荷が小さい時には自動的かつシームレスにパワーセーブ・モードへ移行するため、負荷範囲全体にわたって高い効率が維持されます。シャットダウン・モードではデバイスがオフになり、シャットダウン時の消費電流は 2μA 未満です。

このデバイスには可変出力電圧と固定出力電圧のバージョンがあり、3mm×3mm (RGT) の 16 ピン VQFN パッケージで供給されます。

製品情報
部品番号パッケージ(1)本体サイズ (公称)
TPS6213xVQFN (16)3.00mm × 3.00mm
(1) 利用可能なすべてのパッケージについては、このデータシートの末尾にある注文情報を参照してください。

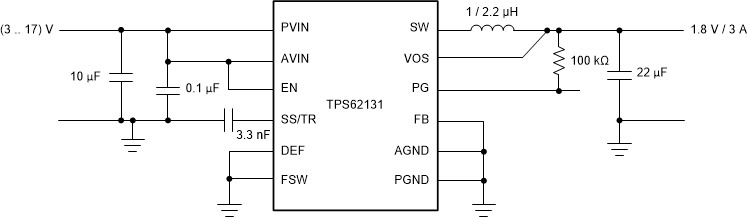

GUID-7E402A23-BDA4-4067-BAE4-EF5CC6459E18-low.gif代表的なアプリケーション回路図

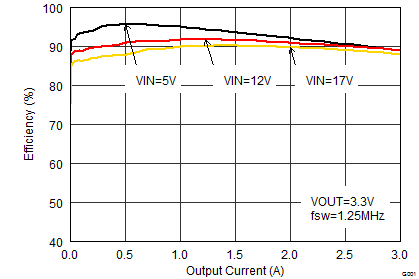

GUID-930B8DA9-F23F-44D4-800C-86A8456D4C8D-low.png効率と出力電流との関係

4 Revision History

Changes from Revision E (August 2016) to Revision F (November 2021)

  • TPS82130 製品ページへのリンクを追加Go
  • 文書全体にわたって表、図、相互参照の採番方法を更新Go
  • データシートの文法的な問題を修正Go

Changes from Revision D (June 2016) to Revision E (August 2016)

  • Changed the TJ MAX value From: 125°C To: 150°C in the Section 7.1 Go
  • Changed (TJ = –40°C to 85°C) To: (TJ = –40°C to 125°C) in the Section 7.5 conditionsGo
  • Added a test condition for IQ at TA = -40°C to +85°C in the Section 7.5 Go
  • Added Table 8-1 and Table 8-2 Go
