DATA SHEET

DAC121C081およびDAC121C085 12ビットMicro Power D/Aコンバータ、I2C互換インターフェイス搭載

このリソースの元の言語は英語です。 翻訳は概要を便宜的に提供するもので、自動化ツール (機械翻訳) を使用していることがあり、TI では翻訳の正確性および妥当性につきましては一切保証いたしません。 実際の設計などの前には、ti.com で必ず最新の英語版をご参照くださいますようお願いいたします。

1 特長

  • 12ビットの単調性を保証
  • 低消費電力の動作: 3.3Vで最大値156µA
  • 拡張電源電圧範囲: 2.7V～5.5V
  • I2C互換の2線式インターフェイス、Standard (100kHz)、Fast (400kHz)、High-Speed (3.4MHz)モードをサポート
  • レール・ツー・レール電圧出力
  • 非常に小型のパッケージ
  • 分解能: 12ビット
  • INL: ±8LSB (最大値)
  • DNL: 0.6/–0.5LSB (最大値)
  • セトリング時間: 8.5µs (最大値)
  • ゼロコード誤差: 10mV (最大値)
  • フルスケール誤差: -0.7%FS (最大値)
  • 供給電力
    • 通常: 380µW (3V) / 730µW (5V) (標準値)
    • パワーダウン時: 0.5µW (3V) / 0.9µW (5V) (標準値)

2 アプリケーション

  • 産業用プロセス制御
  • 携帯測定機器
  • デジタル・ゲインおよびオフセットの調整
  • プログラム可能な電圧源および電流源
  • 試験用機器

3 概要

DAC121C081は12ビット、シングル・チャネル、電圧出力のD/Aコンバータ(DAC)で、2.7V～5.5Vの電源で動作します。出力アンプではレール・ツー・レールの出力が可能で、セトリング時間は8.5µsです。DAC121C081は電源電圧を基準として使い、最も広い動的出力範囲を提供します。5Vでの動作時、消費電流は通常値で132µAです。6ピンのSOTおよびWSONパッケージで供給され、3つのアドレス・オプションをピンにより選択できます。

代替品として、DAC121C085は9つのI2Cアドレシング・オプションがあり、外部基準電圧を使用します。性能やセトリング時間はDAC121C081と同じで、8リードのVSSOPで供給されます。

製品情報(1)

型番 パッケージ 本体サイズ(公称)
DAC121C081 WSON (6) 2.20mm×2.50mm
SOT (6) 1.60mm×2.90mm
DAC121C085 VSSOP (8) 3.00mm×3.00mm
  1. 提供されているすべてのパッケージについては、データシートの末尾にある注文情報を参照してください。

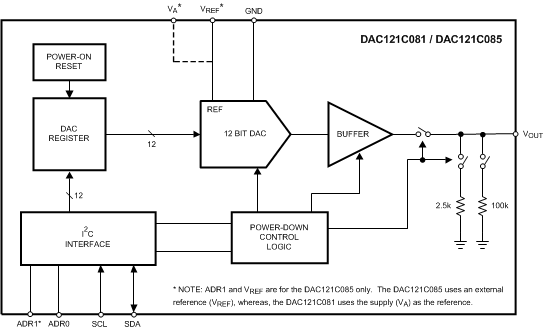

ブロック図

DAC121C081 DAC121C085 30004903.gif

4 改訂履歴

Changes from E Revision (January 2016) to F Revision

  • Changed VOUT and VA descriptions.Go
  • Added column to Table 2. Go

Changes from D Revision (March 2013) to E Revision

  • 「ESD定格」表、「機能説明」セクション、「デバイスの機能モード」セクション、「アプリケーションと実装」セクション、「電源に関する推奨事項」セクション、「レイアウト」セクション、「デバイスおよびドキュメントのサポート」セクション、「メカニカル、パッケージ、および注文情報」セクションを追加Go
  • Added addresses that the DAC responds to on the I2C bus. Go

Changes from C Revision (March 2013) to D Revision

  • Changed layout of National Semiconductor Data Sheet to TI formatGo
