1 特性

  • 带有使能 (EN) 引脚的 200mA 低压降稳压器
  • 提供了多个输出电压版本：
    • TPS799L：使用创新的工厂 EEPROM 编程的 5.2V 至 6.2V 固定输出电压
    • TPS799L57：5.7V 输出电压
    • TPS799L54：5.4V 输出电压
    • TPS799：输出选项少于 5.2V
  • 带有 EN 切换的涌入电流保护
  • 低 IQ： 40μA
  • 高电源抑制比 (PSRR)：频率 1kHz 时为 66dB
  • 与一个低等效串联电阻 (ESR)，2.0μF（典型值）输出电容一起工作时保持稳定
  • 出色的负载和线路瞬态响应
  • 整体精度（负载、线路和温度）为 2%
  • 极低压降：100 mV
  • 封装：5 凸点，超薄，1mm × 1.37mm 芯片尺寸球状引脚栅格阵列 (DSBGA)

2 应用

  • 手机
  • 无线 LAN， 蓝牙®
  • 压控振荡器 (VCO)，射频 (RF)
  • 手持式管理器，掌上电脑 (PDA)

3 说明

TPS799L 低压降 (LDO)，低功耗线性稳压器系列产品能够提供出色的交流性能，同时还能保证极低的接地电流。 仅消耗 40μA（典型值）接地电流，同时具备高电源抑制比 (PSRR)，低噪声，快速启动以及出色的线路和负载瞬态响应特性。

TPS799Lxx 与陶瓷电容器搭配使用时可保持稳定，并且该器件使用先进的 BiCMOS 制造工艺，能够在输出
200mA 电流时产生 100mV 的典型压降值。 TPS799L 使用一个精度电压基准和反馈环路来实现全部负载、线路、过程、和温度变化范围上 2% 的总精度。 当 EN 切换被用于启动此器件时，TPS799L 特有涌入电流保护功能可立即钳制电流。

所有器件均在温度范围 TJ = -40 C 至 125°C 内全额运行，采用超薄芯片尺寸球状引脚栅格阵列 (DSBGA) 封装，适用于无线手持终端和 WLAN 卡。

器件信息(1)

部件号 封装 封装尺寸（标称值）
TPS799Lxx DSBGA (5) 1.57mm x 1.20mm
  1. 要了解所有可用封装，请见数据表末尾的封装选项附录。

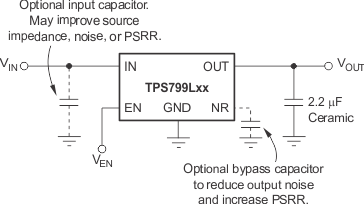

典型应用电路


4 修订历史记录

Changes from A Revision (July 2012) to B Revision

  • 更改了文档格式，添加了新的部分并移动了现有部分Go
  • 已将 TPS799L54 器件添加到数据表Go
  • 已将整个数据表中的 WCSP 封装名称更改为 DSBGAGo
  • Changed free-air to junction in Absolute Maximum Ratings table conditionsGo
  • Changed free-air to junction in Recommended Operating Conditions table conditionsGo
  • Deleted Start-up time symbolGo

Changes from * Revision (April 2012) to A Revision

  • Deleted Figure 19Go
