EVM User's Guide

THS3470 评估模块

下载最新的英语版本

说明

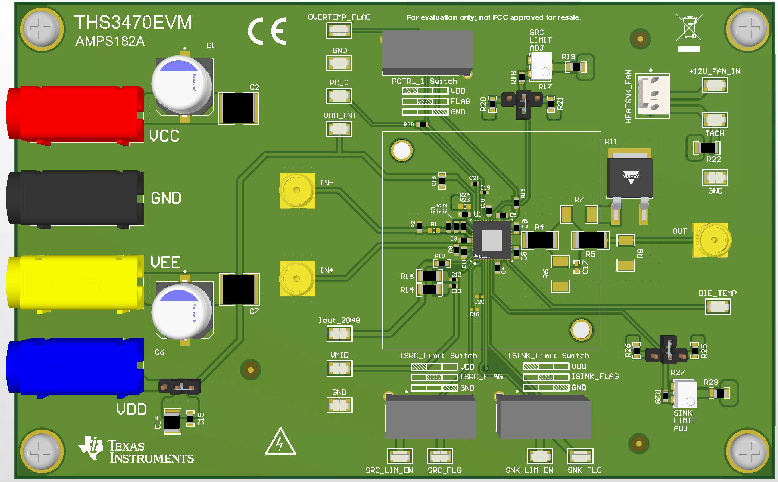

THS3470EVM 是一款评估模块 (EVM)，专为轻松测量和设置 THS3470 60V、1A、100MHz 高速功率放大器而设计。该电路板包含轻松配置输入和输出连接的说明、用于更改器件功能模式的简单控制接口，以及面向散热器和风扇连接的配置。

特性

  • 使用 50Ω 匹配阻抗的 SMA 连接器轻松构建输入和输出连接
  • 具有可选高功率负载的可配置输出负载网络
  • 通过简单开关实现便捷的电源模式和限流控制
  • 可使用电位器进行电流限制调节
  • 散热器和 3 引脚风扇连接器的配置

THS3470EVM THS3470EVMTHS3470EVM


Texas Instruments
