EVM User's Guide

TPS7H4011QEVM-CVAL 评估模块

下载最新的英语版本

说明

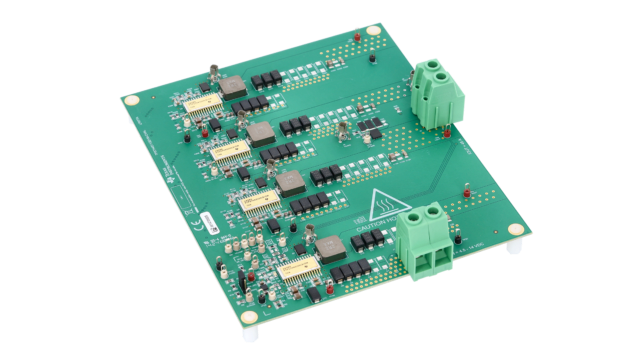

TPS7H4011QEVM-CVAL 演示了四个 TPS7H4011-SP 降压转换器（陶瓷封装）的并行正交相位运行。该 EVM 提供可用于组装额外元件的空间，以便对定制配置进行测试；它还提供了测试点，以便轻松进行器件配置、性能验证和分析。

特性

  • 四通道运行，提供高达 48A 的输出电流
  • 输入电压范围：4.5V 至 14V
  • 可选开关频率
  • 高电流瞬态测试电路
  • 在整个线路、温度和辐射范围内提供 0.6V ±0.67% 的电压基准

TPS7H4011QEVM-CVAL TPS7H4011QEVM-CVALTPS7H4011QEVM-CVAL


Texas Instruments
