EVM User's Guide

ADS9212 评估模块

下载最新的英语版本

说明

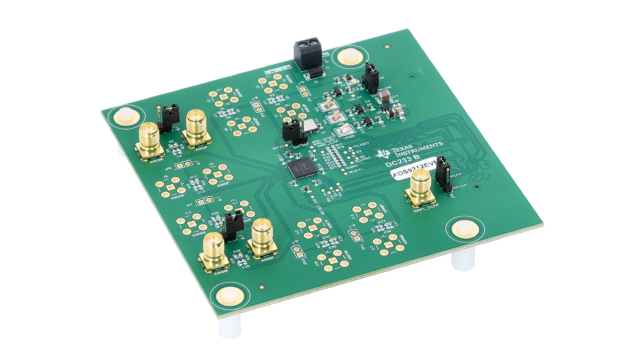

ADS9212EVM 是用于评估 ADS9212 双通道同步采样 SAR ADC 性能的平台,它包括 PGA 前端,可在单端和差分配置下支持 ±12V、±10V、±7V、±5V、±3.5V 和 ±2.5V 输入电压。ADC 内核在 8MSPS/通道时支持 18 位分辨率。

ADS9212EVM 在 PCB 底部包括标准 FMC 连接器。FMC 连接器可用于与标准 FPGA 套件配合使用,包括 TSWDC155EVM(单独出售)。TSWDC155EVM 是一个数字控制器板,随附的 EVM 软件 GUI 需要它来与器件通信、换向和绘制测量结果图。

特性

  • ADS9212EVM 具有对 ADS9212 ADC 进行诊断测试和准确性能评估所需的硬件。
  • TSWDC155EVM 控制器(单独出售)提供运行 ADS9212EVM 所需的所有必要数字 I/O 信号和电源轨。
  • 适用于 Microsoft® Windows® 10 64 位操作系统的易用评估 GUI 需要 TSWDC155EVM(单独出售)才能运行。
  • 随附的软件套件包括用于数据采集、直方图分析、频谱分析和线性分析的图形工具。

ADS9212EVM ADS9212EVMADS9212EVM
