TPS7H1111EVM-CVAL 评估模块 (EVM)

本资源的原文使用英文撰写。为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 TPS7H1111EVM-CVAL

本用户指南介绍了 TPS7H1111EVM-CVAL 评估模块 (EVM) 的操作使用方法，该 EVM 可用作 TPS7H1111-SP 的工程演示和评估的参考设计，TPS7H1111-SP 是一款 1.5A 超低噪声、高 PSRR 并且耐辐射的射频低压降 (LDO) 稳压器。本用户指南提供了关于 EVM、其配置、原理图和物料清单 (BOM) 的详细信息。

商标

Other TMs

1 简介

TPS7H1111-SP 是一款超低噪声、高 PSRR、低压降线性稳压器 (LDO)，针对为航天环境中的 RF（射频）器件供电进行了优化。它能够在 0.85V 至 7V 输入范围内提供高达 1.5A 的电流，并由 2.2V 至 14V 的辅助电源供电。

该 EVM 配置有一个默认输出电阻器，该电阻器可调节至 1.8V V_OUT，可用 V_IN 范围为
（1.8V + V_DO) 至 7V，V_BIAS 范围为（V_OUT + 1.6V 至 14V）。在推荐的工作条件下，最坏情况下 V_DO 的范围为 430mV (V_BIAS ≥ (V_OUT + 1.6V)) 至 1.4V，V_BIAS = V_IN。此 EVM 旨在帮助工程师评估 TPS7H1111-SP 线性稳压器的运行情况和性能。TPS7H1111-SP 低压降稳压器支持 0.85V 至 7V 的输入电压，并且能够通过更改 V_OUT 电流设置电阻器 R8 来调节 0.4V 至最高 5.5V 之间的任何输出电压。此 EVM 能够为负载提供最高 1.5A 的电流。实现最大负载取决于多个变量，包括输入输出功耗、电路板散热和散热。

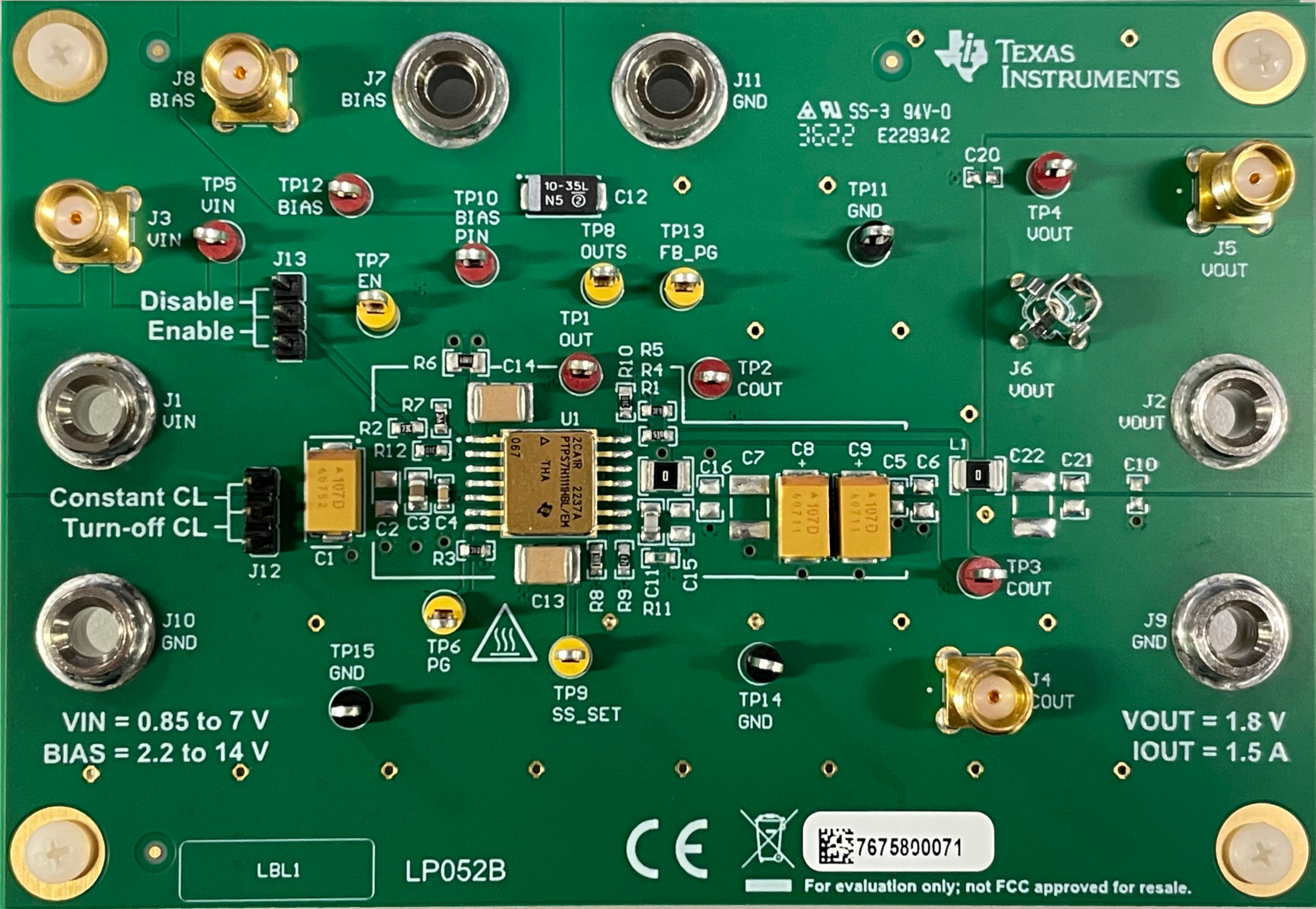

图 1-1 TPS7H1111EVM-CVAL (LP052B)

1.1 相关信息

TPS7H1111-SP 数据表 (SLVSFT8)
