EVM USER'S GUIDE

LMK1D1208 低附加抖动、八路 LVDS 输出时钟缓冲器评估板

本资源的原文使用英文撰写。 为方便起见,TI 提供了译文;由于翻译过程中可能使用了自动化工具,TI 不保证译文的准确性。 为确认准确性,请务必访问 ti.com 参考最新的英文版本(控制文档)。

1 低附加抖动八路 LVDS 输出时钟缓冲器评估板

LMK1D1208 是一款高性能、低附加抖动 LVDS 时钟缓冲器,具有两路通用输入、八路 LVDS 输出和一个输入使能引脚。

该评估模块 (EVM) 旨在演示 LMK1D1208 的电气性能,本文档中的首字母缩略词 EVM、术语评估模块和评估板都是指 LMK1D1208EVM。

为了实现出色性能,LMK1D1208EVM 配备 50Ω SMA 连接器和阻抗控制为 50Ω 的微带传输线。

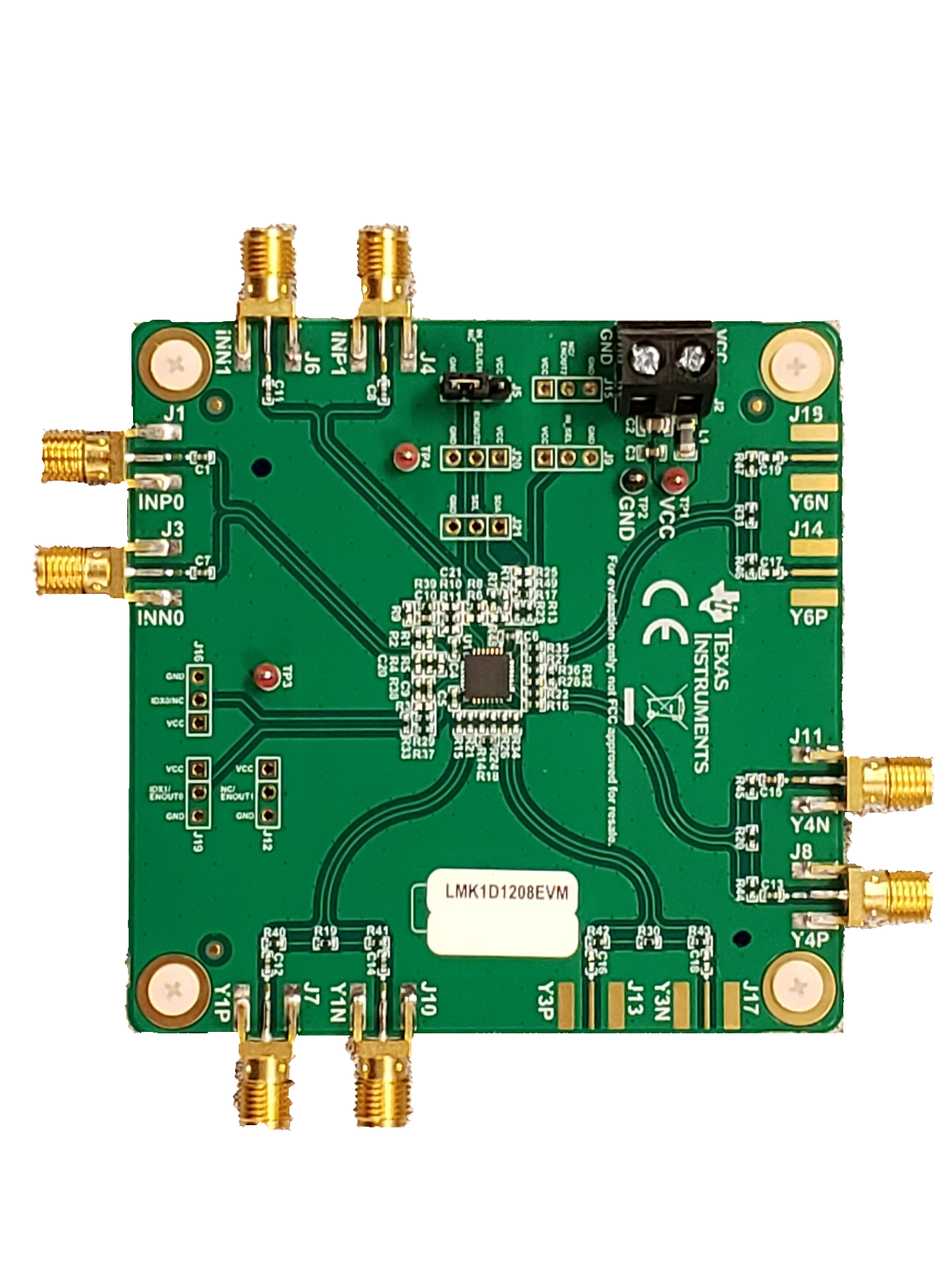

GUID-20201214-CA0I-XQ4P-4ZZV-ZCDXFVKG4RNT-low.png图 1-1 LMK1D1208 评估板.

商标

Other TMs

1 特性

  • 易于使用的评估板,可扇出低相位噪声时钟
  • 器件配置和设置简单而快速
  • 可通过跳线对控制引脚进行配置
  • 1.8V、2.5V 或 3.3V 单电源输入
  • 接受差分或单端输入时钟
  • EVM 支持 4 个差分 LVDS 输出。两个输出组均可用于测试
