ISO154xEVM 低功耗双向 I2C 隔离器评估模块

本资源的原文使用英文撰写。为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 引言

本用户指南详细介绍了工厂安装型 ISO1540 和 ISO1541 双向 I²C 兼容隔离器的 ISO154x 评估模块 (EVM) 如何操作。此 EVM 可重新配置为与两个 ISO1540 或两个 ISO1541 搭配使用，而不是与其中一个搭配使用。

本指南介绍了用于此 EVM 的典型实验室设置。

警告：

此评估模块 (EVM) 仅用于隔离器参数性能评估，不适用于隔离电压测试。为防止损坏此 EVM，任何用作电源或数字输入/输出的电压都必须保持在 0V 至 5.5V 的建议工作电压范围内。

超出指定输入电压范围可能会导致 EVM 出现意外的运行情况和不可逆转的损坏。如果对输入电压范围有疑问，请在连接电源之前联系 TI 现场代表。

施加超出指定输出范围的负载可能会导致 EVM 出现意外的运行情况和永久性损坏。如果对负载规格有疑问，请联系 TI 现场代表。

ISO154x 器件均为兼容 I²C 接口的低功耗双向隔离器。通过德州仪器 (TI) 隔离技术，这些器件的逻辑输入和输出缓冲器由二氧化硅 (SiO₂) 隔离栅进行隔离。与隔离电源配合使用时，这些器件可阻止高电压、隔离接地，并防止噪声电流进入本地接地和干扰或损坏敏感电路。

ISO1540 具有两个用于时钟和数据线的隔离式双向通道，适用于多主器件应用。ISO1541 具有双向数据和单向时钟通道，适用于具有单个主器件的应用。

这些器件通过引入偏移实现隔离式双向通信，即让 1 侧低电平输出高于 1 侧低电平输入，从而避免标准数字隔离器发生内部逻辑锁存。

ISO1540 和 ISO1541 的引脚排列如图 1-1 所示。这些器件具有输入噪声滤波器，可防止高达 5ns 的瞬态脉冲传递到器件的输出端。

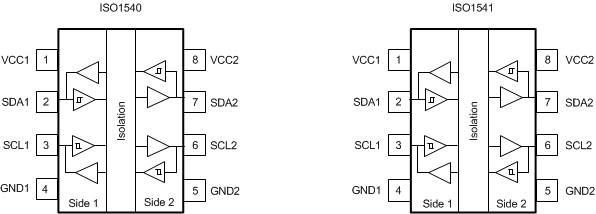

图 1-1 ISO1540 和 ISO1541 的引脚排列

EVM 如图 1-2 所示，随附安装的 ISO1540 和 ISO1541 来分别代替 U1 和 U2。但是，此 EVM 可配置为与两个 ISO1540 或两个 ISO1541 配合使用。

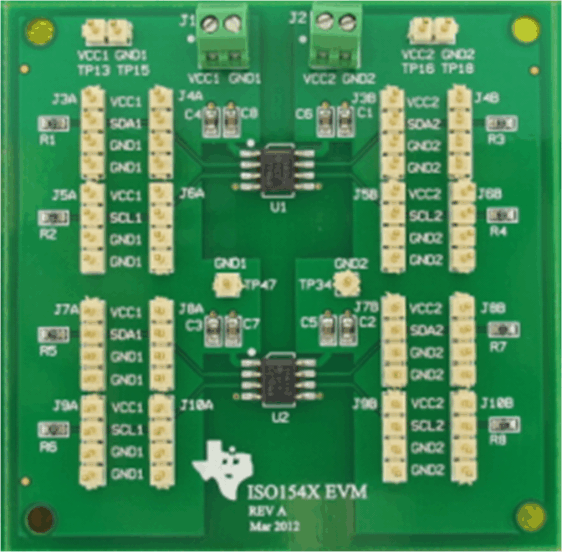

图 1-2 ISO154xEVM 顶视图

使用 EVM 上的 4 引脚跳线（1 侧 J3A 至 J10A，2 侧 J3B 至 J10B)，可以将输入或输出引脚连接到电源电压 (VCCx) 或接地 (GNDx)。这些跳线还为每个引脚提供示波器探针访问。

每条信号线（SDAx、SCLx）都配置有一个 1kΩ 上拉电阻器（R1 至 R8）到相应的电源 (VCCx)。可根据应用要求重新配置该上拉电阻器的阻值。
