Delfino TMS320F28379D controlCARD （控制卡） R1.3

本资源的原文使用英文撰写。为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 Delfino TMS320F28379D controlCARD（控制卡） R1.3

德州仪器 (TI) 的 Delfino F28379D controlCARD（控制卡） (TMDSCNCD28379D) 提供了一种了解并实验 TI C2000™ 系列微控制器 (MCU) 中的 F2837x 器件系列的极好方法。此 180 引脚controlCARD （控制卡）旨在提供滤波良好稳键设计，能够在大多数环境中工作。本文档介绍了 F28379D controlCARD （控制卡）的硬件详细信息，并说明了电路板上跳线和连接器的功能与位置。

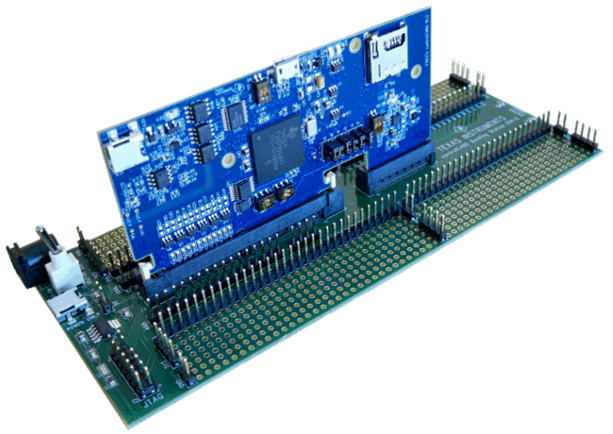

图 1-1 TMDSDOCK28379D 实验套件

商标

Delfino, C2000™, and Code Composer Studio（代码编译器）™are TMs ofTI corporate name.

Other TMs

1 引言

从 2016 年 1 月，基于 F28377D MCU 的所有套件将被全新 F28379D 超集器件替代。除了在 F28379D MCU 上增加 CLB来启用 Position Manager（位置管理器之外），这两个 MCU 完全相同。如果您的应用不需要 CLB，则该特性保持不变， MCU 将像 F28377D 一样执行。

每个控制卡都附带 Hardware Developer’s Kit（硬件开发者套件），这是评估和开发 C2000 器件所需的一整套文件。这些文件包括：

原理图 – 在 Mentor PADS 逻辑中设计
物料清单 (BOM)
布局 PCB 文件 - 在 Mentor 布局中设计
光绘文件

可在 C2000Ware 中的以下位置找到 controlCARD （控制卡）的 Hardware Developer's Kit（硬件开发者套）：

<install directory>\c2000\C2000Ware_x_xx_xx_xx\boards\controlCARDs\TMDSCNCD28379D\Rx_x

警告：在高压设置中使用controlCARD （控制卡）时，用户有责任在对电路板通电或进行模拟之前确认已阅读和理解电压和隔离要求。通电后，不应触碰controlCARD （控制卡）或与controlCARD （控制卡）相连的元件。此外，应去除电容器 A:C31 以尽量减少漏电流穿过controlCARD （控制卡）隔离栅的可能性。

注：

此套件旨在探索 F2837x 微控制器的功能。即使controlCARD （控制卡）可被视为很好的参考设计，但并不旨在作为完整的客户设计。最终客户系统的设计人员需完全遵守安全性、EMI/EMC 和其他规定。

2 勘误

截至 2015 年 10 月 2 日的 controlCARD （控制卡）最新版本：PCB 版本 - R1.3，装配版本 - B。

注：

controlCARD （控制卡）序列号贴纸上的字母 B 表示装配版本 – B。
