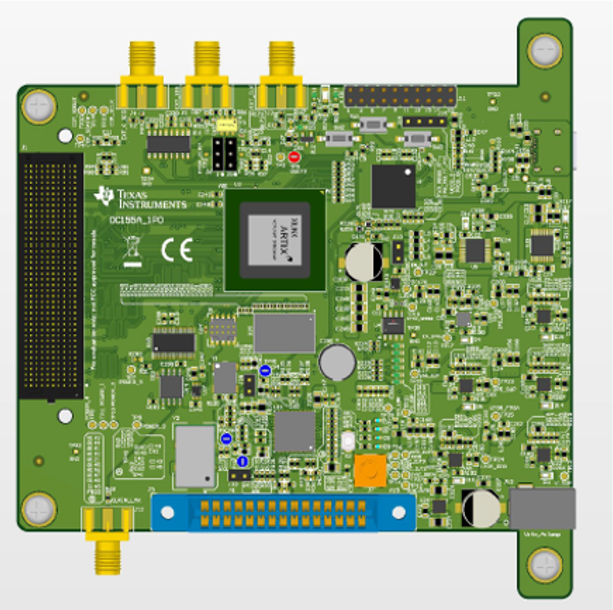

TSWDC155 EVM FPGA 卡是一种通用 FPGA 卡，非常适合与大量 ADC、DAC 和医学成像领域中的多款器件进行连接。借助板载 LMK，可生成高性能时钟供各种验证测试使用，并且 1Gb 板载 DDR3 提供了充足的空间来存储从 DUT EVM 采集而来的数据。Artix-7 FPGA 的使用为 GPIO、时钟和同步提供了丰富的线路，可在 DUT EVM 上使用，以便在评估期间更轻松地实现同步和自动化。它使用了速度超快的 FX3 和 USB Type-C 接口，以减少时间开销。所有控制均借助 USB Type-C 电缆通过为评估开发的各种 DUT GUI 来完成。

TSWDC155 EVM 具有以下重要特性：

• 高速 7 系列 Artix FPGA (XC7A200T-3FBG484E)
• 通过 USB Type-C 接口在 EVM 和系统之间进行高速通信
• 通过 USB Type-C 电缆完成所有编程
  • FPGA 和 FX3 都通过 USB 电缆由系统进行编程，无需额外的软件、JTAG 电缆等
• 用于高速数据采集（1.2Gbps，DDR）和器件控制的多条 LVDS 线路
  • 在 400 引脚 FMC 连接器上生成 36 对 LVDS 线路
  • 4 条 SPI 总线可用于 DUT 编程和控制
• 安装 PROM 和 SPI FLASH 以将 FX3 和 FPGA 固件刻录到 EVM 的选项
• 各种用于通用 IO 和器件控制的 CMOS 线路
  • 6 条 CMOS SPI 总线可用于各种器件
  • 36 条线路可用作 GPIO
• 采用高性能 LMK04821
  • 用于为 FPGA 和 DUT 生成时钟
• 具有 1Gb 板载 DDR，用于存储从 DUT 采集而来的数据
• 提供各种 SMA 选项和板载振荡器以生成 FPGA 和 DUT 所需的时钟
• 借助板载直流/直流转换器，只需一个外部 5V 电源即可为 EVM 上电
