USER'S GUIDE

DRV8329AEVM 用户指南

本资源的原文使用英文撰写。 为方便起见,TI 提供了译文;由于翻译过程中可能使用了自动化工具,TI 不保证译文的准确性。 为确认准确性,请务必访问 ti.com 参考最新的英文版本(控制文档)。

摘要

本文档随 DRV8329 客户评估模块 (EVM) 提供,作为 DRV8329 数据表(DRV8329 4.5V 至 60V 1000/2000mA 三相栅极驱动器)的补充。本用户指南详细介绍了如何实现 EVM 以及如何对电路板进行设置和供电。

注: DRV8329AEVM 会自动填充并配置为 DRV8329A。它还与 DRV8329B 型号兼容(请参阅Topic Link Label4.4.1),但用户需要将 DRV8329A 替换为 DRV8329B,以实现兼容性。

商标

Other TMs

1 注意事项和警告

请遵守 EVM 板上印刷的以下注意事项和警告。

注意事项:


使用前先阅读用户指南。
表面高温:


注意表面高温!接触可导致烫伤。请勿触摸。操作时请采取适当的预防措施。

2 引言

DRV8329 是一款 4.5V 至 60V 三半桥栅极驱动器 IC,适用于电机驱动应用。它提供了一个自举架构,来驱动 3 个高侧和 3 个低侧 N 沟道 MOSFET,具有高达 1A 的峰值拉电流和 2A 的峰值灌电流,并且可以通过涓流电荷泵支持高达 100% 的 PWM 占空比输入。所有型号均采用紧凑型 QFN 封装,具有硬件配置,并提供超低睡眠模式电流。此外,型号还提供多种可选功能,包括死区时间引脚、过流电平引脚、驱动器关断引脚以及能够驱动 3.3V 和 80mA 的集成 LDO。表 2-1 中显示了以下型号的摘要。

表 2-1 DRV8329 器件型号名称和描述(EVM 的默认值以粗体显示)

器件名称

LDO 输出

DRVOFF 引脚

DT 引脚和 VDSLVL 引脚

PWM_MODE

DRV8329A

3.3V

是

可用

6x

DRV8329B

3.3V

是

可用

3x

DRV8329AEVM 可以与 LAUNCHXL-F280049C LaunchPad 上的 TMS320F280049C 微控制器对接,与参考软件相对应,为 DRV8329 提供算法,以控制 BLDC 电机。

本文档用作补充 DRV8329AEVM + LAUNCHXL-F280049C BLDC 电机控制演示套件的启动指南。它还旨在帮助工程师设计、实施和验证 LaunchPad MCU 和 DRV8329 的参考硬件和软件。有关连接 LAUNCHXL-F280049C + DRV8329AEVM 的分步详细信息,请参阅硬件设置。

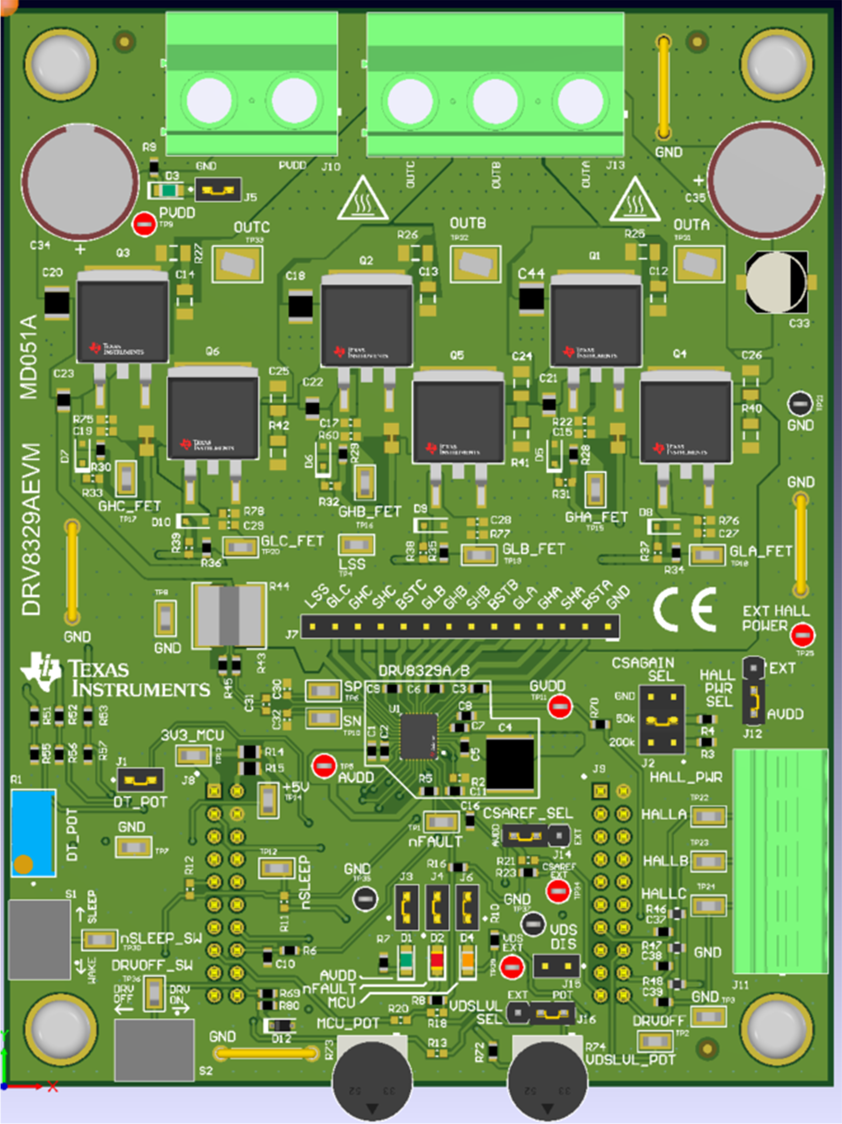

GUID-20220214-SS0I-FZNB-RNVK-M7923SN4MNRH-low.png图 2-1 DRV8329AEVM PCB 布局
