USER'S GUIDE
LMX2594 EVM 说明 – 带集成 VCO 的 15GHz 宽带低噪声 PLL
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。
商标
PLLATINUMis a TM ofTI corporate name.
Other TMs
1 评估板设置

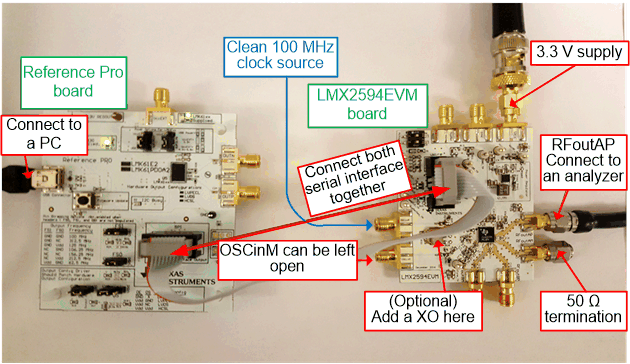

图 1-1 LMX2594EVM 设置- 电源：
- 将电源设置为 3.3V，电流限制为 600mA，并连接到 VCC SMA。
- 输入信号：
- 将干净的 100MHz 时钟源连接到 OSCinP SMA。
- 编程接口：
- Reference Pro 将提供 SPI 接口，对 LMX2594 编程。
- 将 USB 电缆从笔记本电脑或 PC 连接到 Reference Pro 中的 USB 端口。这为 Reference Pro 板和与 TICS GUI 的通信供电。
- 将 10 引脚带状电缆从 Reference Pro 连接到 LMX2594EVM，如上图所示。
- 输出：
- 将 RFoutAM 或 RFoutAP 连接到相位噪声分析仪。如果使用的是单端输出，则在未使用的引脚上连接一个 50Ω 电阻器。如果使用差分输出，请使用平衡-非平衡变压器。
2 EVM 描述
LMX2594 安装在 4 层 PCB 上。该简短描述应该可以帮助您使用 EVM：

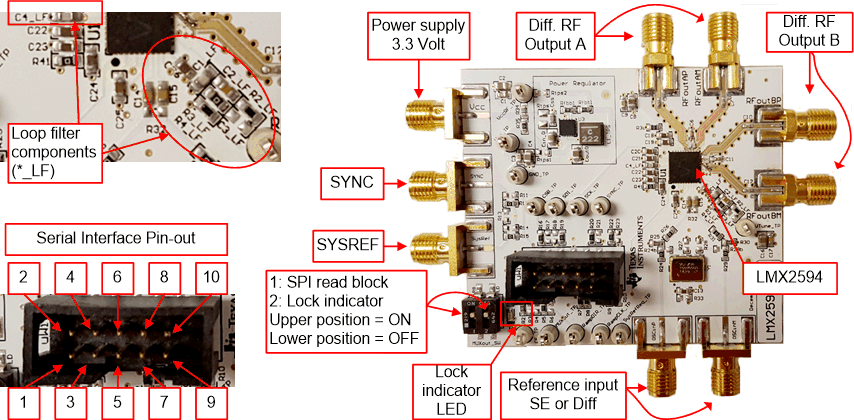

图 2-1 LMX2594EVM 描述串行接口引脚说明如 表 2-1 所示。
表 2-1 串行接口连接器说明
| 编号 | 名称 |
|---|---|
| 1 | RAMPDIR 和 CE（选择板载电阻器） |
| 2 | CSB |
| 3 | MUXout |
| 4 | SDI |
| 5 | 未使用 |
| 6 | GND |
| 7 | RampCLK |
| 8 | SCK |
| 9 | SysRefReq |
| 10 | SYNC |
2.1 安装软件
- 从 TI 网站下载 TICS Pro，网址为 www.ti.com.cn/tool/cn/TICSPRO-SW。
- 按照向导安装软件。
- 搜索 LMX2594。在菜单栏中，选择“Select Device”（选择器件）→“PLL + VCO”→“LMX2594”

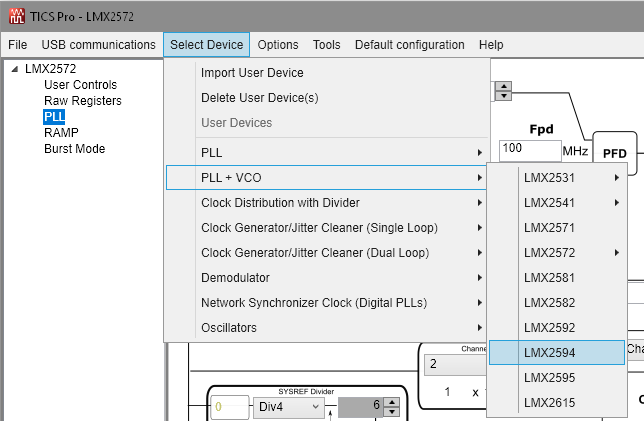

图 2-2 在 TICS Pro 上搜索 LMX2594 - 现在您可以使用该软件了。验证您是否可以与 Reference Pro 通信。在“USB communications”（USB 通信）下选择“Interface”（接口）。
图 2-3 TICS Pro 上的 USB 通信 - 点击“Identify”（识别），您将看到 Reference Pro 上的 LED（MSP430 提供）闪烁。
图 2-4 TICS Pro 和 Reference Pro 之间的 USB 通信
