TEST REPORT
通用输入 500W CC/CV 电动自行车充电器参考设计
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。
说明
此参考设计是一款适用于电动自行车应用的通用输入、71.4V、7A 恒流恒压 (CC/CV) 充电器。UCC28180 器件用于 CCM PFC 级，可实现 0.99 的功率因数和低电流总谐波失真。UCC256403 用于半桥谐振转换器，可实现 95.8% 的效率，在恒压模式下具有快速的负载瞬态性能。使用 UCC28910 的反激式器件可为 PFC、LLC、控制电路和冷却风扇提供辅助电源。CC/CV 选项可调，供 MCU 电路板使用，从而适用于具有多电池节数的电池充电应用。

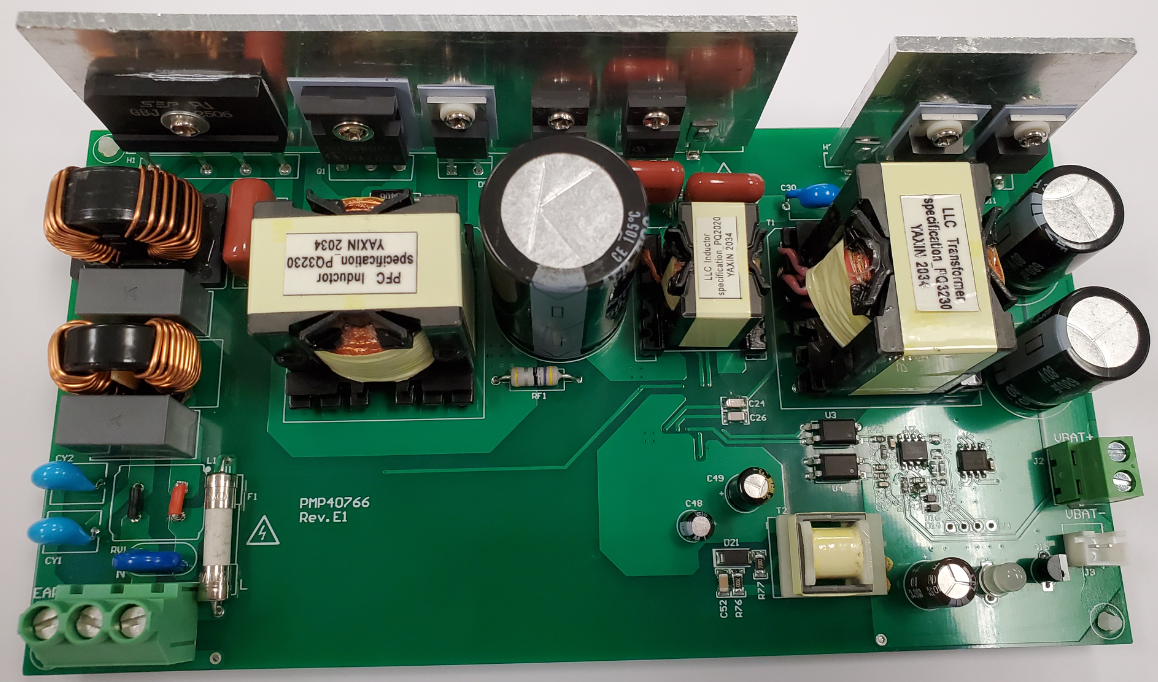

顶视图照片

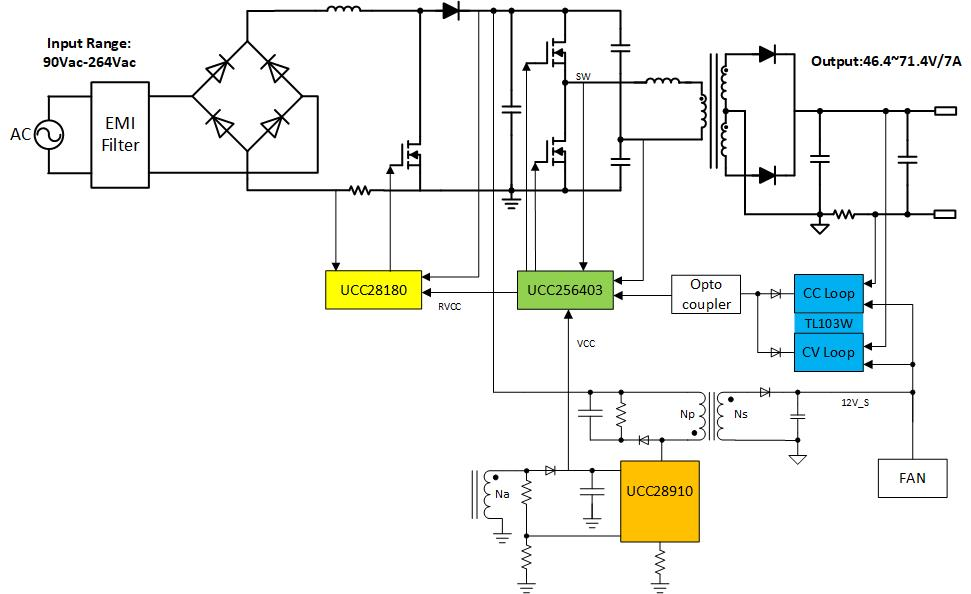

方框图

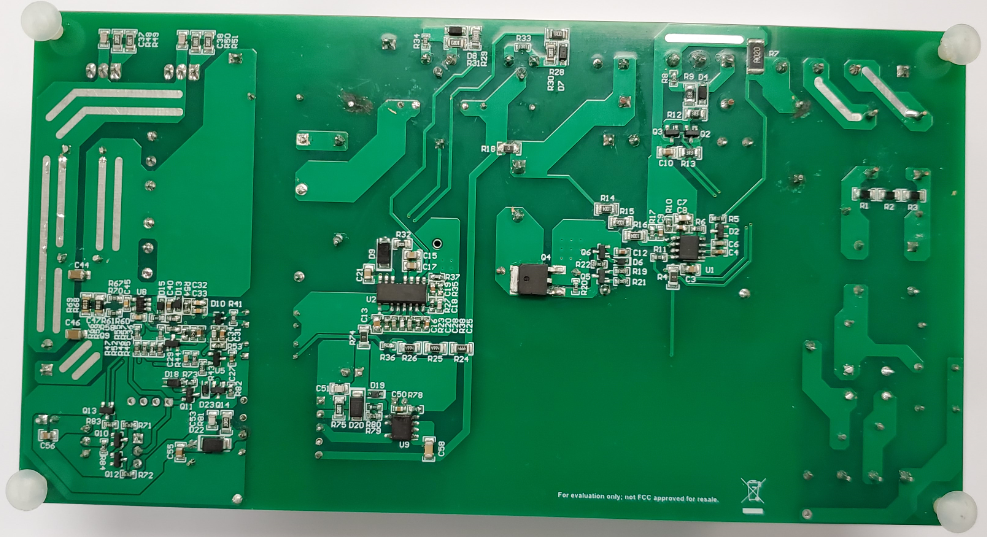

底视图照片1 测试必要条件
1.1 电压和电流要求
表 1-1 电压和电流要求
| 参数 | 规格 |
|---|---|
| 输入电压 | 90–264 VAC |
| 输入频率 | 50Hz 至 60Hz |
| 输出电压 | 71.4 V |
| 输出电流 | 7A |
1.2 所需设备
- 万用表（电流）：Fluke 287C
- 万用表（电压）：Fluke 287C
- 交流电源：Chroma 型号 61605
- 电子负载：Chroma 631202
- 示波器：Tektronix DPO3054
- 电热成像：Fluke TiS65
1.3 尺寸

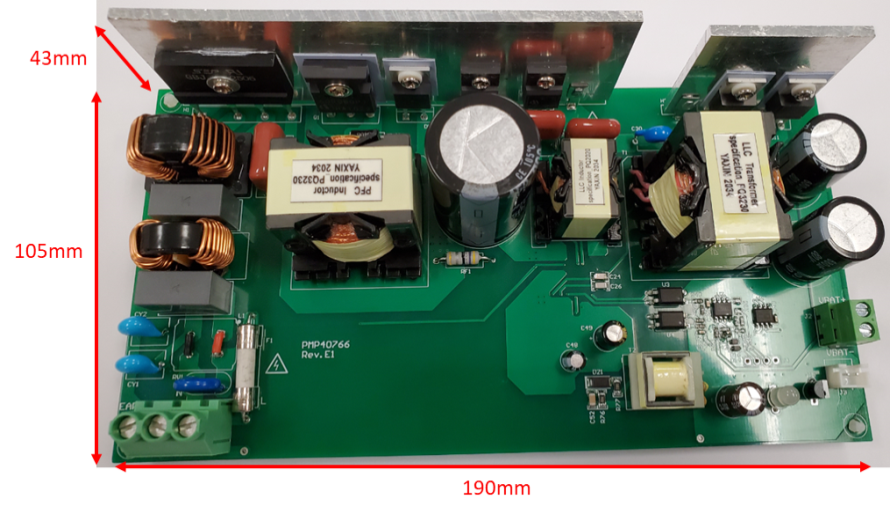

电路板的尺寸为 190mm（长）× 105mm（宽）× 43mm（高）。
图 1-1 电路板尺寸
