1 特性

  • 在 2.5V 至 3.3V VCC 下运行
  • VI/O 支持高达 5.5V 的信号
  • 1.8V 兼容控制引脚输入
  • OE 禁用时采用低功耗模式 (1μA)
  • RON = 6Ω(最大值)
  • ΔRON = 0.2Ω(典型值)
  • CIO(ON) = 6pf(典型值)
  • 低功耗(最大值为 30μA)
  • 高带宽(典型值为 900MHz)
  • 闩锁性能超过 100mA,
    符合 JESD 78 II 类规范
  • ESD 性能经测试符合 JEDEC JS-001 标准
    • 7000V 人体放电模型
    • 1000V 充电器件模型 (JEDEC JS-002)
  • ESD 性能 I/O 接地
    • 12kV 人体放电模型

2 应用

  • 为 USB 1.0、1.1 和 2.0 路由信号
  • 手机
  • 摄像头
  • 笔记本电脑
  • USB I/O 扩展

3 说明

TS3USB221A 器件是一款高带宽开关,专为手持和消费类应用(例如手机、数码相机和具有集线器的笔记本电脑或具有受限 USB I/O 的控制器)中的高速 USB 2.0 信号切换而设计。此开关具有较宽的带宽 (900MHz),这一特性使得信号传递具有最少的边缘失真和相位失真。该器件将 USB 主机器件差动输出复用到一个相应的输出(共两个输出)。此开关为双向开关,输出端高速信号具有极少或零衰减。该器件还具有低功耗模式,可将功耗降低至 1μA,适用于使用电池或具有有限功率预算的便携式应用。该器件经过精心设计,可实现低位间偏移和高通道间噪声隔离,并且与高速 USB 2.0 (480Mbps) 等各种标准兼容。

TS3USB221A 器件在所有引脚上集成了 ESD 保护单元,采用微型 μQFN 封装 (2mm × 1.5mm),在自然通风条件下的额定工作温度范围为 –40°C 至 85°C。

封装信息
器件型号 封装(1) 封装尺寸(2)
TS3USB221A RSE(UQFN,10) 2mm × 1.5mm
(1) 有关所有可用封装,请参阅节 11。
(2) 封装尺寸(长 × 宽)为标称值,并包括引脚(如适用)。

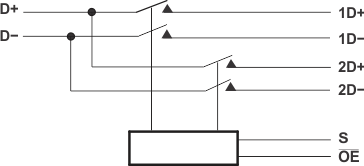

TS3USB221A 简化原理图
EN 是应用于开关的内部启用信号。
简化原理图
