Data Sheet

SN74AVC8T245 具有可配置电压转换和 3 态输出的 8 位双电源总线收发器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求：
    • 8000V 人体放电模型 (A114-A)
    • 200V 机器放电模型 (A115-A)
    • 1000V 充电器件模型 (C101)
  • 控制输入 VIH/VIL 电平以 VCCA 电压为基准
  • VCC 隔离特性 - 如果任何一个 VCC 输入接地 (GND)，则所有 I/O 端口均处于高阻抗状态
  • Ioff 支持局部断电模式运行
  • 完全可配置的双轨设计，支持各个端口在 1.4V 至 3.6V 的整个电源电压范围内运行
  • I/O 可承受 4.6V 的电压
  • 最大数据速率：
    • 170Mbps（VCCA < 1.8V 或 VCCB < 1.8V）
    • 320Mbps（VCCA ≥ 1.8V 和 VCCB ≥ 1.8V）

2 应用

  • 个人电子产品
  • 工业
  • 企业
  • 电信

3 说明

这款 8 位同相总线收发器使用两个独立的可配置电源轨。SN74AVC8T245 经过优化，可在 VCCA/VCCB 设置为 1.4V 至 3.6V 的范围内正常运行。该器件可在 VCCA 和 VCCB 低至 1.2V 时正常运行。A 端口旨在跟踪 VCCA。VCCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口旨在跟踪 VCCB。VCCB 可接受 1.2V 到 3.6V 范围内的任意电源电压，因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间任意进行通用低压双向转换。

SN74AVC8T245 旨在实现数据总线间的异步通信。根据方向控制 (DIR) 输入上的逻辑电平，此器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 可被用来禁用输出，这样可有效隔离总线。

SN74AVC8T245 旨在使控制引脚（DIR 和 OE）由 VCCA 供电。

SN74AVC8T245 与单电源系统兼容，并且后续可以替换为具备 '245 的功能，只需较小程度的印刷电路板重新设计。

该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。

VCC 隔离特性可确保只要有任何一个 VCC 输入接地 (GND)，两个端口均处于高阻抗状态。

要在上电或断电期间将器件置于高阻抗状态，应通过一个上拉电阻器将 OE 连接至 VCC；该电阻器的最小值由驱动器的电流灌入能力决定。

封装信息
器件型号 封装(1) 封装尺寸(2)
SN74AVC8T245 RHL（VQFN，24） 5.5mm x 3.5mm
PW（TSSOP，24） 7.8mm x 6.4mm
DGV (TVSOP, 24) 5mm x 6.4mm
(1) 有关详细信息，请参阅 节 10。
(2) 封装尺寸（长 x 宽）为标称值，并包括引脚（如适用）。

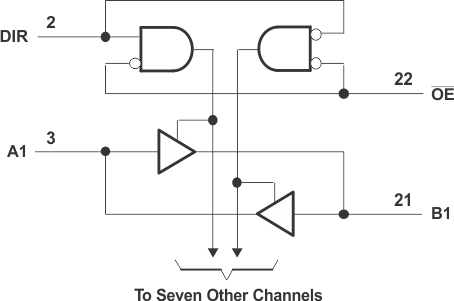

GUID-6A8E2334-22C6-4169-BB0B-CC1AA3DC2B47-low.gif逻辑图（正逻辑）
