DATA SHEET

TCAN1162x-Q1 具有睡眠模式和 LDO 输出的汽车 CAN FD 系统基础芯片

本资源的原文使用英文撰写。 为方便起见,TI 提供了译文;由于翻译过程中可能使用了自动化工具,TI 不保证译文的准确性。 为确认准确性,请务必访问 ti.com 参考最新的英文版本(控制文档)。

1 特性

  • 符合面向汽车应用的 AEC Q100(1 级)标准
  • 符合 ISO 11898-2:2016 的要求
  • 提供功能安全
    • 可帮助进行功能安全系统设计的文档
  • 宽工作输入电压范围
  • 为 CAN 收发器供电的集成 LDO
    • 具有 100mA 输出电流能力的 5V LDO - TCAN11625
    • 具有 70mA 输出电流能力的 3.3V LDO - TCAN11623
  • 支持高达 8Mbps 的传统 CAN 和 CAN FD
  • VIO 电平转换支持:1.7V 至 5.5V
  • 工作模式
    • 正常模式
    • 待机模式
    • 低功耗睡眠模式
  • 高压 INH 输出,用于系统电源控制
  • 支持通过 WAKE 引脚实现本地唤醒
  • 定义了未上电时的行为
    • 总线和 IO 终端为高阻抗(运行总线或应用上无负载)
  • 保护特性:
    • ±58V CAN 总线容错
    • VSUP 上支持负载突降
    • IEC ESD 保护
    • 欠压和过压保护
    • 热关断保护
    • TXD 显性状态超时 (TXD DTO)
  • 支持超宽结温范围
  • 采用无引线 VSON (14) 封装,具有可湿性侧面,提高了自动光学检测 (AOI) 能力

2 应用

  • 高级驾驶辅助系统 (ADAS)
  • 车身电子装置和照明
  • 汽车信息娱乐系统和仪表组
  • 混合动力、电动和动力总成系统

3 说明

TCAN1162x-Q1 是一款高速控制器局域网 (CAN) 系统基础芯片 (SBC),符合 ISO 11898-2:2016 高速 CAN 规范的物理层要求。TCAN1162x-Q1 支持传统 CAN 和 CAN FD 网络(数据速率高达 8 兆位/秒 (Mbps))。

TCAN11623-Q1 和 TCAN11625-Q1 均支持宽输入电源电压范围,并且集成了某种形式的 LDO 输出。TCAN11625-Q1 具有 5V LDO 输出 (VCCOUT),可在内部为 CAN 收发器提供电压,并在外部提供额外电流。TCAN11623-Q1 具有从 5V LDO 提供的 3.3V LDO 输出 (VLDO3),支持外部负载。

TCAN1162x-Q1 可通过 INH 输出引脚选择性启用系统上可能存在的各种电源,从而在整个系统级别减少电池电流消耗。这使得在超低电流睡眠模式中,功率传送到除 TCAN1162x-Q1 以外的所有系统元件,同时对 CAN 总线进行监控。检测到唤醒事件时,TCAN1162x-Q1 通过将 INH 驱动至高电平来启动系统。

器件信息
器件型号 封装(1) 封装尺寸(标称值)
TCAN11623-Q1
TCAN11625-Q1
VSON (14) 4.5mm x 3.00mm
(1) 如需了解所有可用封装,请参阅数据表末尾的可订购产品附录。

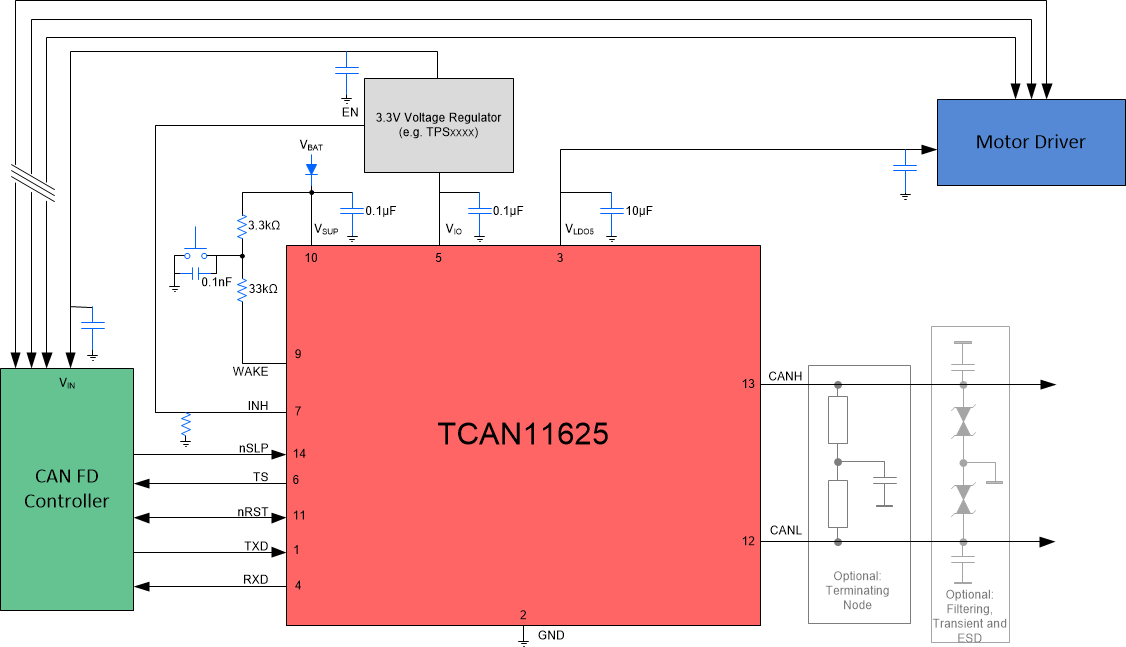

GUID-0D6C201B-3D2D-4A80-96C3-2097EA004DAF-low.gif简化版原理图

4 Revision History

Changes from Revision * (May 2021) to Revision A (November 2021)

  • 将文件状态从预告信息 更改为量产数据 Go
