BQ25720 具有系统功率监测器和处理器热量监测器的 SMBus 1 至 4 节电池窄 VDC 降压/升压电池充电控制器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 与 BQ25710 引脚对引脚兼容
  • 适用于 USB-C 电力输送 (PD) 接口平台的降压/升压窄电压直流 (NVDC) 充电器
    • 输入范围为 3.5V 至 26V，可为 1 至 4 节电池充电
    • 充电电流高达 16.2A/8.1A，分辨率为 128mA/64mA，基于 5mΩ/10mΩ 检测电阻
    • 输入电流限制高达 10A/6.35A，分辨率为 100mA/50mA，基于 5mΩ/10mΩ 检测电阻
    • 支持 USB 2.0、USB 3.0、USB 3.1 和 USB 电力传输 (PD)
    • 输入电流优化器 (ICO)，无需过载适配器即可获取最大输入功率
    • 符合 USB-PD 规范的集成型快速角色交换 (FRS) 功能
    • 可在降压、降压/升压和升压操作之间进无缝转换
    • 提供输入电流和电压调节（IINDPM 和 VINDPM）以防电源过载
  • TI 获得专利的开关频率抖动模式，可降低 EMI 噪声
  • TI 获得专利的直通模式 (PTM)，可提高系统功效并实现 99% 的电池快速充电。
  • 适用于 Intel 平台且符合 IMVP8/IMVP9 标准的系统功能
    • 增强型 Vmin 主动保护 (VAP) 模式可在系统峰值功率尖峰期间根据最新的 Intel 规范通过输入电容器为电池补电
    • 综合 PROCHOT 曲线
    • 两级放电电流限制 PROCHOT 曲线，可避免电池电量耗尽
    • 系统功率监测器
  • 通过专用引脚监测输入和电池电流
  • 集成型 8 位 ADC，可监控电压、电流和功率
  • 在补充模式下实现电池 MOSFET 理想二极管运行，可在适配器满载时支持系统
  • 通过电池给 USB 端口加电 (USB OTG)
    • 具有 8mV 分辨率的 3V 至 24V OTG
    • 输出电流限制高达 12.7A/6.35A，分辨率为 100mA/50mA，基于 5mΩ/10mΩ 检测电阻
  • 800kHz/1.2MHz 可编程开关频率，具有 2.2µH/1.0µH 电感器
  • 可通过 SMBus 主机控制接口实现灵活系统配置
  • 高精度调节和监控
    • ±0.5% 充电电压调节
    • ±3% 充电电流调节
    • ±2.5% 输入电流调节
    • ±2% 输入/充电电流监测
  • 安全
    • 热关断
    • 输入、系统和电池过压保护
    • 输入、MOSFET 和电感器过流保护
  • 封装：32 引脚，4.0mm × 4.0mm WQFN

2 应用

  • 标准笔记本电脑、Chromebook
  • 平板电脑（多媒体）、无线扬声器
  • 超声波扫描仪、呼吸机

3 说明

BQ25720 是一款同步 NVDC 降压/升压电池充电控制器，可通过 USB 适配器、高电压 USB-C 电力输送 (PD) 源和传统适配器等各种输入源为 1 至 4 节电池充电。

器件信息
器件型号 封装(1) 封装尺寸（标称值）
BQ25720 WQFN (32) 4.00mm × 4.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

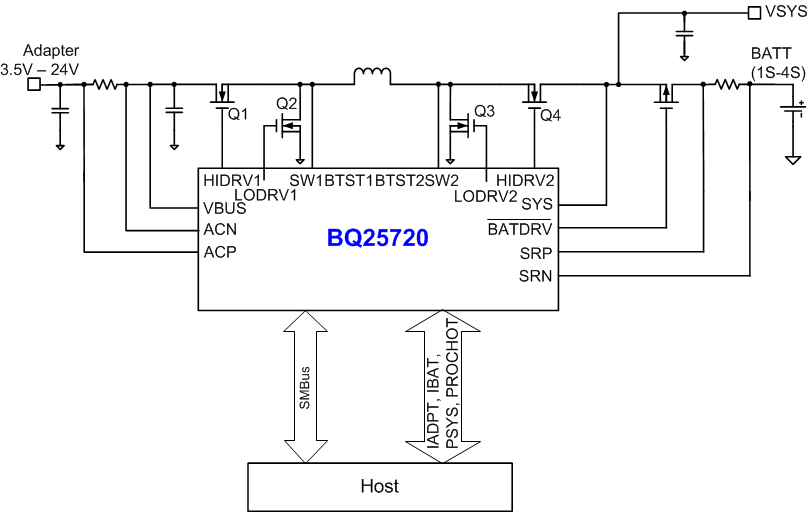

GUID-157273F0-A84F-4E74-B5EC-534CD90B18B2-low.gif应用示意图
