DATA SHEET
TMUX741xF 具有闩锁效应抑制和 1.8V 逻辑电平的±60V 故障保护、1:1 (SPST)、4 通道开关
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。
1 特性
- 宽电源电压范围：
- 单电源：8V 至 44V
- 双电源：±5V 至 ±22V
- 集成故障保护：
- 过压保护（从源极到电源或到漏极）：±85V
- 过压保护：±60V
- 断电保护：±60V
- 指示故障状态的中断标志
- 故障期间的输出开路
- 器件构造可实现闩锁效应抑制
- 人体放电模型 (HBM) ESD 等级：6kV
- 低导通电阻：8.3Ω 典型值
- 平缓的导通电阻：10mΩ 典型值
- 支持的逻辑电平：1.8V
- 失效防护逻辑：高达 44V（与电源无关）
- 业界通用的 TSSOP 封装和较小的 WQFN 封装
3 说明
TMUX7411F、TMUX7412F 和 TMUX7413F 是互补金属氧化物半导体 (CMOS) 模拟开关，可提供 4 通道 1:1 (SPST) 配置。这些器件在双电源（±5V 至 ±22V）、单电源（8V 至 44V）或非对称电源（例如 VDD = 12V，VSS = –5V）供电情况下运行良好。TMUX741xF 器件在通电和断电情况下均提供过压保护，适用于无法精确控制电源时序的应用。
在通电和断电条件下，该器件可阻断最高 +60V 或
−60V 的对地故障电压。在没有电源的情况下，无论开关输入条件如何，开关通道都将保持关断状态，并且逻辑引脚上的任何控制信号都会被忽略。如果任何 Sx 引脚上的信号路径输入电压超过电源电压（VDD 或 VSS）一个阈值电压 (VT)，那么通道将会关闭，并且 Sx 引脚将变为高阻态。在故障情况下，所选通道的漏极引脚 (Dx) 为悬空状态。TMUX741xF 器件提供低电平有效中断标志 (FF)，以指示是否有任何源输入出现故障，从而帮助系统诊断。
封装信息(1)(3)
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TMUX7411F TMUX7412F TMUX7413F | PW（TSSOP，16）(2) | 5.00mm × 4.40mm |
| RRP（WQFN，16） | 4.00mm × 4.00mm |
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 预发布封装。
(3) 请参阅器件比较表。

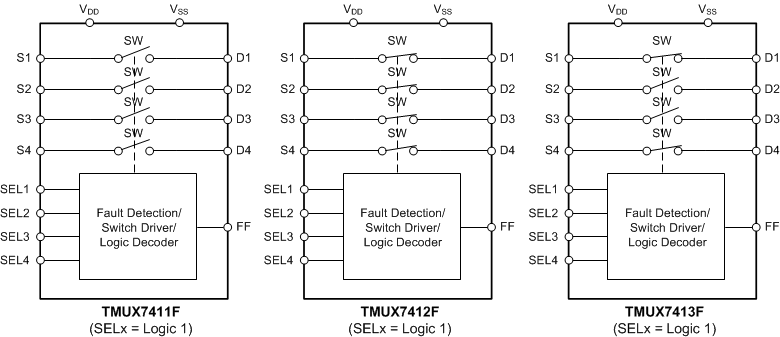

功能方框图
