DATA SHEET
具有上升时间加速器的 TCA9416 超低电压 I2C 转换器
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。
1 特性
- 适用于 I2C 应用中的 SDA 和 SCL 线路的 2 位双向转换器
- 在无方向引脚的情况下提供双向电压转换
- 高阻抗输出 SCL_A、SDA_A、SCL_B、SDA_B 引脚（当 OE = 0V 或 VCC = 0V 时）
- 根据相应的 VCC 电压启用所有 SDA 和 SCL 引脚上的内部 10kΩ 上拉电阻器
- A 和 B 端口上均为 1.08V 至 3.6V
- VCC 隔离特性：如果任一 VCC 输入接地 (GND)，则两个端口都处于高阻抗状态（不包括上拉电阻）
- 无需电源定序：VCCA 或 VCCB 均可优先斜升
- 低至 2.5µA 的 Ioff（当 VCCA 或 VCCB = 0V 时）
- OE 输入可直接连接至 VCCA，也可通过 GPIO 进行控制
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范
- ESD 保护性能超过 JESD 22 规范要求
- 2500V 人体放电模型 (A114-B)
- 1500V 充电器件模型 (C101)
3 说明
TCA9416 是一款具有输出使能 (OE) 输入以及上升沿和下降沿加速器的 2 位双向 I2C 和 SMBus 电压电平转换器。该器件在 A 侧和 B 侧均能以 1.08V 至 3.6V 的电压运行。因此，该器件能够在典型的 1.2V、1.8V、2.5V 和 3.3V 电源轨之间，进行任何高低逻辑信号电平切换。
OE 输入引脚的基准为 VCCA，可以直接连接至 VCCA，但也可以承受 3.6V 的电压。用户还可以对 OE 引脚进行控制，将其设置为低电平，使所有 SCL 和 SDA 引脚均处于高阻抗状态，从而显著减少静态电流消耗。
在正常 I2C 和 SMBus 配置下，TCA9416 可以达到 SCL 频率为 100kHz（标准模式）、400kHz（快速模式）或 1MHz（快速模式升级版）的标准速度要求。
TCA9416 在 SCL_A、SDA_A、SCL_B 和 SDA_B 上具有内部 10kΩ 上拉电阻器。此外还可以向总线添加额外的上拉电阻器，从而减小总上拉电阻并加快上升沿的上升速度。
器件信息
| 器件型号 | 封装(1) | 封装尺寸（标称值） |
|---|---|---|
| TCA9416 | X2SON (8) | 1.35mm × 0.80mm |
| SOT-23-T (8) | 2.9mm × 1.6mm |
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

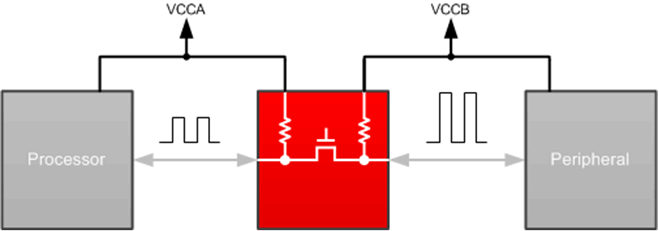

TCA9416 典型应用方框图4 修订历史记录
Date Letter Revision History Changes Intro HTML* (February 2021)to RevisionA (August 2021)
- 将文档状态从：预告信息 更改为量产 数据Go
