DATA SHEET

具有 ±5V 输入电压的 AMC1350-Q1 汽车精密增强型隔离放大器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 符合面向汽车应用的 AEC-Q100 标准：
    • 温度等级 1：–40°C 至 +125°C，TA
  • 提供功能安全
    • 可帮助进行功能安全系统设计的文档
  • 线性输入电压范围：±5V
  • 高输入阻抗：1.25mΩ（典型值）
  • 固定增益：0.4 V/V
  • 低直流误差：
    • 失调电压误差 ±1.5mV（最大值）
    • 温漂：±15µV/°C（最大值）
    • 增益误差：±0.2%（最大值）
    • 增益漂移：±35ppm/°C（最大值）
    • 非线性 ±0.02%（最大值）
  • 高侧和低侧运行电压：3.3V 或 5V
  • 高 CMTI：100kV/µs（最小值）
  • 失效防护输出
  • 安全相关认证：
    • 7070-VPK 增强型隔离，符合 DIN VDE V 0884-11：2017-01
    • 符合 UL1577 标准且长达 1 分钟的 5000VRMS 隔离

2 应用

  • 可用于以下应用的隔离式电压感应：
    • 牵引逆变器
    • 车载充电器
    • 直流/直流转换器
    • 混合动力汽车/电动汽车直流充电器

3 说明

AMC1350-Q1 是一款隔离式精密放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证可提供高达 5kVRMS 的增强型电隔离，符合 VDE V 0884-11 和 UL1577 标准，并且可支持最高 1.5kVRMS 的工作电压。

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护低压侧免受可能有害的电压冲击。

AMC1350-Q1 的高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。具有出色的精度和低温漂，可支持精确的交流和直流电压检测，适用于车载充电器 (OBC)、直流/直流转换器、牵引逆变器或其他必须支持高共模电压的应用。

AMC1350-Q1 采用宽体 8 引脚 SOIC 封装，符合面向汽车应用的 AEC-Q100 标准，并支持 –40°C 至 +125°C 的温度范围

器件信息(1)
器件型号 封装 封装尺寸（标称值）
AMC1350-Q1 SOIC (8) 5.85mm × 7.50mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

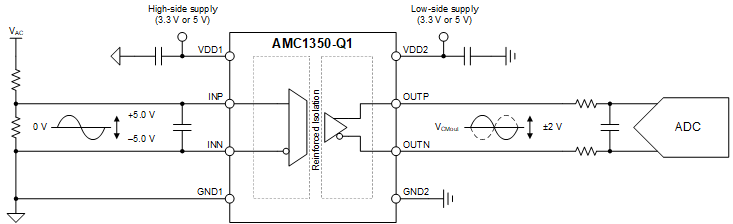

GUID-20211124-SS0I-GMNJ-TPMR-XD6V2G7NG8KB-low.gif典型应用

4 Revision History

DATEREVISIONNOTES
December 2021*Initial Release
