ISO672x-Q1 EMC 性能优异的通用增强型和基础型双通道汽车类数字隔离器
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。
1 特性
- 提供功能安全
- 可提供用于功能安全系统设计的文档：ISO6720-Q1、ISO6721-Q1
- 具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
- 满足 VDA320 隔离要求
- 50Mbps 数据速率
- 稳健可靠的隔离栅：
- 在 1060VRMS 工作电压下具有长工作寿命
- 隔离等级高达 5000VRMS
- CMTI 典型值为 ±150kV/μs
- 宽电源电压范围：1.71V 到 1.89V 和 2.25V 到 5.5V
- 1.71V 至 5.5V 电平转换
- 默认输出高电平 (ISO672x-Q1) 和低电平 (ISO672xF-Q1) 选项
- 1Mbps 时的每通道电流典型值为 1.8mA
- 低传播延迟：11ns（典型值）
- 优异的电磁兼容性 (EMC)
- 系统级 ESD、EFT 和浪涌抗扰性
- 在整个隔离栅具有 ±8kV IEC 61000-4-2 接触放电保护
- 低干扰 (EMI)
- 窄 SOIC (D-8) 和宽 SOIC (DWV-8) 封装
- 安全相关认证：
- DIN VDE V 0884-11:2017-01
- UL 1577 组件认证计划
- IEC 62368-1、IEC 61010-1、IEC 60601-1
- GB 4943.1-2011
3 说明
ISO672x-Q1 器件是高性能双通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DWV 封装）和 3000VRMS（D 封装）隔离额定值，非常适合具有此类需求的成本敏感型应用。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。
在隔离 CMOS 或 LVCMOS 数字 I/O 的同时，ISO672x-Q1 器件可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由 TI 的双电容二氧化硅 (SiO2) 绝缘栅相隔离。ISO6720-Q1 器件具有 2 条同向隔离通道。ISO6721-Q1 器件具有 2 条反向隔离通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。更多详细信息，请参见器件功能模式部分。
器件信息
| 器件型号(1) | 封装 | 封装尺寸（标称值） |
|---|---|---|
| ISO6720B-Q1、ISO6720FB-Q1 | D (8) | 4.90mm x 3.91mm |
| ISO6721B-Q1、ISO6721FB-Q1 | ||
| ISO6721RB-Q1、ISO6721RFB-Q1 | ||
| ISO6720-Q1、ISO6720F-Q1 | DWV (8) | 5.85 mm x 7.50 mm |
| ISO6721-Q1、ISO6721F-Q1 |
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
VCCI = 输入电源，VCCO = 输出电源
GNDI = 输入接地，GNDO = 输出接地

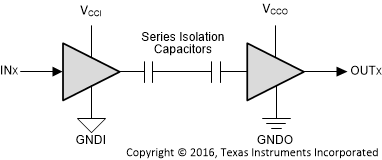

简化版原理图
