TS3USB221E 具有单使能端和 IEC 3 级 ESD 保护的高速 USB 2.0 (480Mbps)
1:2 多路复用器 – 多路信号分离器开关

本资源的原文使用英文撰写。为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

下载最新的英语版本

1 特性

V_CC 工作范围为 2.3V 至 3.6V
开关 I/O 支持高达 5.5V 的信号
1.8V 兼容控制引脚输入
OE 禁用时采用低功耗模式 (1μA)
r_ON = 6Ω（最大值）
Δr_ON = 0.2Ω（典型值）
C_IO(ON) = 7pf（最大值）
低功耗（最大值为 30μA）
经测试的 ESD 性能：
- 7000V 人体放电模型，符合 JEDEC JS-001 标准
- 1000V 充电器件模型，符合 JEDEC JS-002 标准
ESD 性能 I/O 端口接地：
- 12kV 人体放电模型 (JEDEC JS-001)
- ±7kV 接触放电 (IEC 61000-4-2)
高带宽（典型值为 1GHz）

2 应用

为 USB 1.0、1.1 和 2.0 路由信号
手机
数码相机
笔记本电脑
USB I/O 扩展
MHL 1.0

3 说明

TS3USB221E 是一款高带宽开关，专为手持和消费类应用（例如手机、数码相机和具有集线器的笔记本电脑或具有受限 USB I/O 的控制器）中的高速 USB 2.0 信号切换而设计。此开关具有较宽的带宽 (1GHz)，这一特性使得信号传递具有最少的边缘失真和相位失真。该器件将 USB 主机器件差动输出复用到一个相应的输出（共两个输出）。此开关为双向开关，输出端高速信号具有极少或零衰减。TS3USB221E 经过精心设计，可实现低位间偏移和高通道间噪声隔离，并且与高速 USB 2.0 (480Mbps) 等各种标准兼容。

TS3USB221E 在所有引脚上集成了 ESD 保护单元，采用 SON 封装 (3mm ×
3mm) 和微型 μQFN 封装 (2mm × 1.5mm)，在自然通风条件下的额定工作温度范围为 –40°C 至 85°C。

封装信息

器件型号	封装⁽¹⁾	封装尺寸⁽²⁾
TS3USB221E	DRC（VSON，10）	3mm × 3mm
TS3USB221E	RSE（UQFN，10）	2mm × 1.5mm

(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

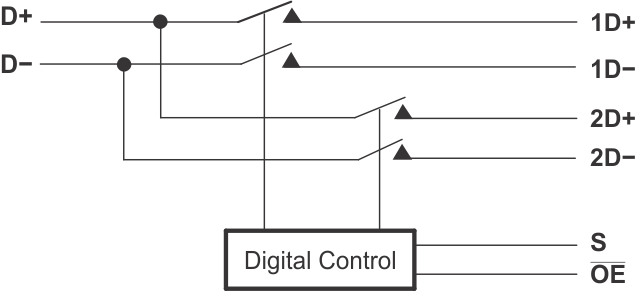

方框图

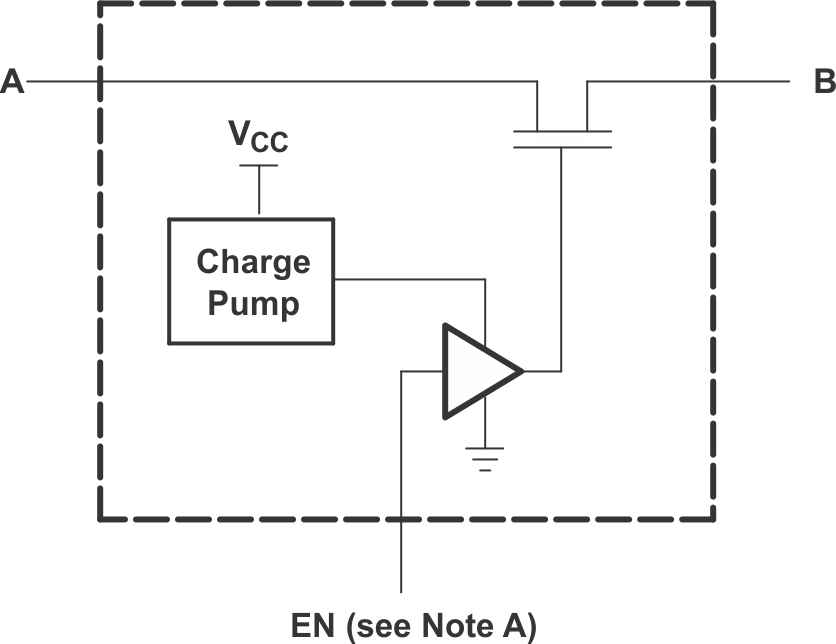

A. EN 是应用于开关的内部启用信号。

每个 FET 开关 (SW) 的简化版原理图)
