DATA SHEET

具有超低 IQ 的 TPSM265R1 65V 输入、100mA 电源模块

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 3V 至 65V 的宽输入电压范围
  • 输出电压选项：
    • 可调节电压：1.223V 至 15V
    • 固定电压：3.3V 或 5V
  • 100mA 输出电流
  • 10.5µA 静态电流
  • ±1% 内部电压基准
  • PFM 运行模式
  • –40°C 至 125°C 的环境温度范围
  • 可实现低 EMI 的有效压摆率控制
  • 符合 CISPR11 (EN55011) EMI 标准
  • 单调启动至预偏置输出
  • 电源正常状态标志
  • 具有迟滞功能的精密使能和输入 UVLO
  • 具有迟滞功能的热关断保护
  • 2.8mm x 3.7mm x 1.9mm 封装
  • 使用 WEBENCH® Power Designer 并借助 TPSM265R1 创建定制稳压器设计

2 应用

  • 现场发送器和过程传感器
  • 位置 和 接近传感器
  • PLC、DCS 和 PAC
  • 伺服驱动器电源模块
  • 负输出应用

3 说明

TPSM265R1 是一款紧凑、易用的模块，其运行时具有宽输入电压范围，最大连续输入电压高达 65V。该模块完全集成了一个控制器、多个 MOSFET 和一个输出电感器。该模块设计用于在小型 PCB 封装中快速、简便地实施电源设计。此模块具有 3.3V 和 5V 两种固定输出电压选项，和一个 1.223V 至 15V 的可调节输出电压选项。每种选项的负载电流额定值均为 100mA。TPSM265R1 在脉冲频率调制 (PFM) 模式下运行，从而提高了轻载条件下的效率。其控制方案无需环路补偿，并可提供出色的线路和负载瞬态响应。

虽然 TPSM265R1 采用简易的小尺寸设计，但其可提供多种功能。精密使能端、可调 UVLO 和迟滞功能可满足特定的上电和断电要求。可选/可调的启动时序选项包括最短延迟（无软启动）、内部固定值 (900µs) 以及可使用电容器进行外部编程的软启动。可以使用开漏 PGOOD 指示器进行排序和输出电压监控。其超小型 2.8mm × 3.7mm × 1.9mm 封装非常适合空间受限型应用。

器件信息
器件型号(1) 输出 封装
TPSM265R1 1.223V 至 15V uSiP
TPSM265R1V3 3.3V
TPSM265R1V5 5V
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

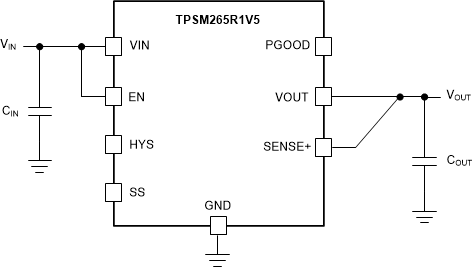

GUID-39538FAA-7E23-49B5-9A89-13FFB76BD3DD-low.gif典型原理图（固定输出）

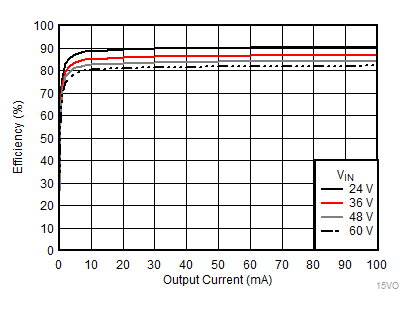

GUID-0ADB951B-FD00-4547-83A2-6680EEBE2408-low.gif典型效率 (VOUT = 15V)
