DATA SHEET

AWR1243 单芯片 77GHz 和 79GHz FMCW 收发器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • FMCW 收发器
    • 集成 PLL、发送器、接收器、基带和 ADC
    • 76GHz 至 81GHz 的覆盖范围，具有 4GHz 的可用带宽
    • 四个接收通道
    • 三个发送通道（可以同时使用两个通道）
    • 基于分数 N PLL 的超精确线性调频脉冲引擎
    • TX 功率：12dBm
    • RX 噪声系数：
      • 14dB（76 至 77GHz）
      • 15dB（77 至 81GHz）
    • 1MHz 时的相位噪声：
      • –95dBc/Hz（76 至 77GHz）
      • –93dBc/Hz（77 至 81GHz）
  • 内置校准和自检
    • 内置固件 (ROM)
    • 针对工艺和温度进行自校准的系统
  • 主机接口
    • 通过 SPI 与外部处理器进行控制连接
    • 通过 MIPI D-PHY 和 CSI2 V1.1 与外部处理器进行数据连接
    • 用于故障报告的中断
  • 符合功能安全标准
    • 专为功能安全应用开发
    • 文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求
    • 硬件完整性高达 ASIL-B 级
    • 安全相关认证
      • 经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
  • 符合 AEC-Q100 标准
  • 器件高级特性
    • 嵌入式自监控，无需使用主机处理器
    • 复基带架构
    • 嵌入式干扰检测功能
  • 电源管理
    • 内置 LDO 网络，可增强 PSRR
    • I/O 支持双电压 3.3V/1.8V
  • 时钟源
    • 支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
    • 支持 40MHz 晶体与负载电容器相连接
  • 轻松的硬件设计
    • 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
    • 小尺寸解决方案
  • 运行条件
    • 结温范围：–40°C 至 125°C

2 应用

  • 用于测量距离、速度和角度的汽车传感器
  • 自动公路驾驶
  • 自动紧急刹车
  • 自适应巡航控制

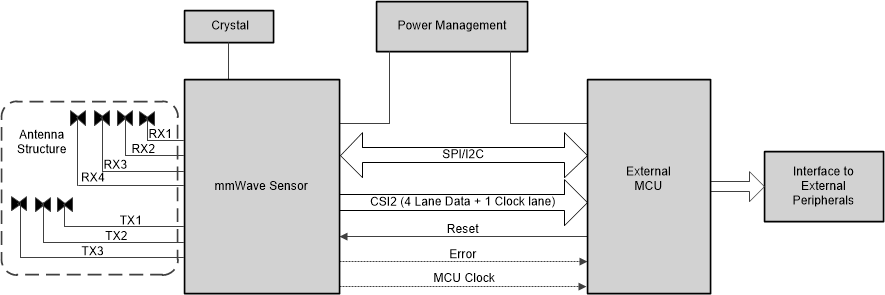

GUID-20210127-CA0I-6WPF-FPSV-HRHLQWMZQG2H-low.gif 图 2-1 适用于汽车应用的自主雷达传感器

3 说明

AWR1243 器件是一款能够在 76 至 81GHz 频带内运行的集成式单芯片 FMCW 收发器。该器件在极小的封装中实现了出色的集成度。AWR1243 是适用于汽车领域中的低功耗、自监控、超精确雷达系统的理想解决方案。

AWR1243 器件是一种自包含 FMCW 收发器单芯片解决方案，能够简化 76 至 81GHz 频带中的汽车雷达传感器实施。它基于 TI 的低功耗 45nm RFCMOS 工艺构建，从而实现了一个具有内置 PLL 和 ADC 转换器的单片实施 3TX、4RX 系统。简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，其中包括 TI 参考设计、软件驱动程序、示例配置、API 指南以及用户文档。

器件信息
器件型号(2) 封装(1) 封装尺寸 托盘/卷带包装
AWR1243FBIGABLQ1 FCBGA (161) 10.4mm × 10.4mm 托盘
AWR1243FBIGABLRQ1 卷带包装
(1) 如需更多信息，请参阅Section 13机械、封装和可订购信息。
(2) 如需更多信息，请参阅Section 12.1，器件命名规则。

4 Functional Block Diagram

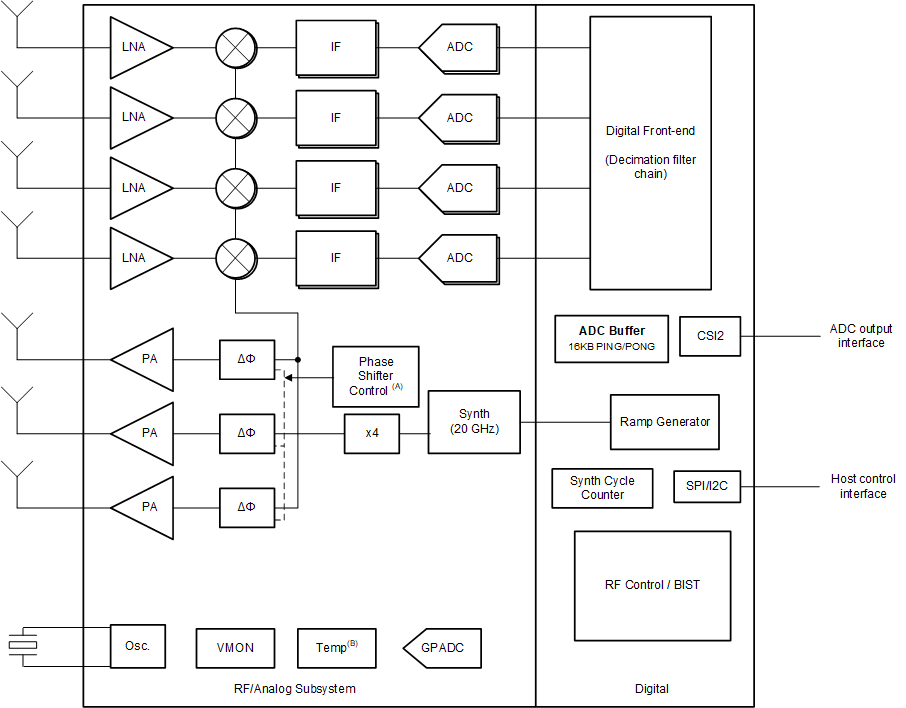

Figure 4-1 shows the functional block diagram of the device.

A. Phase Shift Control:
  • 0° / 180° BPM for AWR1243
B. Internal temperature sensor accuracy is ± 7 °C.
Figure 4-1 Functional Block Diagram
