DATA SHEET

LM7600x-Q1 3.5V 至 60V、2.5A/3.5A 同步降压稳压器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 具有符合面向汽车应用的 AEC-Q100 标准
    • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
    • 器件 HBM ESD 分类等级 2
    • 器件 CDM ESD 分类等级 C5
  • 集成同步整流
  • 输入电压 3.5V 至 60V（最大值 65V）
  • 输出电压 1V 至 95% VIN
  • 稳压静态电流 15µA
  • 宽电压转换范围
    • tON-MIN = 65ns（典型值）
    • tOFF-MIN = 95ns（典型值）
  • 系统级 特性
    • 与外部时钟保持同步
    • 电源正常状态标志
    • 可调软启动（默认为 6.3ms）
  • 引脚可选式 FPWM 运行
  • 可调频率范围：300kHz 至 2.2MHz
  • 在轻负载架构下实现高效率 (PFM)
  • 保护 功能
    • 逐周期电流限制
    • 具有断续模式的短路保护
    • 过热关断保护
  • 使用 LM76002-Q1η/LM76003-Q1 并借助 WEBENCH® 电源设计器创建定制设计方案

2 应用

  • 商用车辆 摄像头 应用
  • 信息娱乐系统和仪表组
  • 混合动力电动汽车
  • 电动汽车

3 说明

LM76002-Q1/LM76003-Q1 稳压器是一款易于使用的同步降压直流/直流转换器，能驱动高达 2.5A (LM76002-Q1) 或 3.5A (LM76003-Q1) 的负载电流，输入电压最高可达 60V。LM76002-Q1/LM76003-Q1 解决方案尺寸极小，但能提供优异的效率和输出精度。采用峰值电流模式控制。可调 特性 （例如可调开关频率、同步、FPWM 选项、电源正常状态标志、精密使能端、可调式软启动和跟踪）可为各种应用提供灵活且简单易用的 解决方案。轻负载时的自动频率折返和可选的外部偏置电源可以提高效率。该器件需要极少的外部组件，其引脚专为简化 PCB 布局而设计，可提供优异的 EMI (CISPR25) 和热性能。保护 功能 包括输入欠压锁定、热关断、逐周期电流限制和短路保护。LM76002-Q1/LM76003-Q1 器件采用 WQFN 30 引脚无引线式封装，且具有可湿性侧面。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LM76002-Q1 WQFN (30) 6.00mm × 4.00mm
LM76003-Q1
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

空白

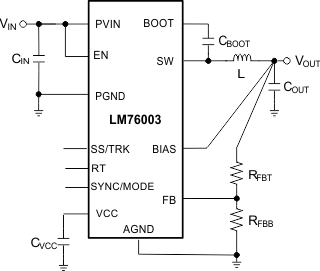

简化原理图

LM76002-Q1 LM76003-Q1 SimplifiedSchFP-.gif

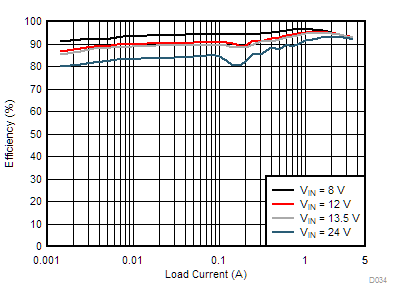

效率与输出电流
（VOUT = 5V，fSW = 400kHz，自动模式）

LM76002-Q1 LM76003-Q1 D034-tc-eff-auto-5vout-400k-snvsau3.gif

4 修订历史记录

Changes from A Revision (November 2018) to B Revision

  • Updated the Thermal Information table.Go
  • Changed Figure 17Go
  • Updated Power Good and Overvoltage Protection (PGOOD) sectionGo
