TPD6S300 USB Type-C端口保护器：VBUS 短路过压和 IEC ESD 保护

本资源的原文使用英文撰写。为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

4 通道 V_BUS 短路过压保护（CC1、CC2、SBU1、SBU2）：24 V_DC 容差
6 通道 IEC 61000-4-2 ESD 保护（CC1、CC2、SBU1、SBU2、DP、DM）
CC1、CC2 过压保护 FET 600mA，能够通过 V_CONN 电源
集成 CC 无电电池电阻器，可用于处理移动设备中的无电电池用例
3mm × 3mm WQFN 封装

2 应用

笔记本电脑
平板电脑
智能手机
监视器和电视
扩展坞

3 说明

TPD6S300 是一种单芯片 USB Type-C 端口保护解决方案，可提供 20V V_BUS 短路过压和 IEC ESD 保护。

自从 USB Type-C 连接器发布以来，已经发布了很多不符合 USB Type-C 规格的 USB Type-C 的产品和配件。其中的一个示例就是仅在 V_BUS 线路上布设 20V 电压的 USB Type-C 电力输送适配器。USB Type-C 的另一个问题是，由于此小型连接器中的各引脚极为靠近，因此连接器的机械扭转和滑动可能使引脚短路。这可能导致 20V V_BUS 与 CC 和 SBU 引脚短路。此外，由于 Type-C 连接器中的各引脚极为靠近，所以存在碎屑和水汽导致 20V V_BUS 引脚与 CC 和 SBU 引脚短路的严重问题。

这些非理想的设备和机械事件使得 CC 和 SBU 引脚必须具有 20V 容差，即使它们仅在 5V 或更低电压下工作。TPD6S300 通过在 CC 和 SBU 引脚上提供过压保护，可以使 CC 和 SBU 引脚实现 20V 容差，同时不会干扰正常工作。该器件将高压 FET 串联放置在 SBU 和 CC 线路上。当在这些线路上检测到高于 OVP 阈值的电压时，高压开关被打开，并且将系统的其余部分与连接器上存在的高压状态隔离。

最后，大多数系统都需要为其外部引脚应用 IEC 61000-4-2 系统级 ESD 保护。TPD6S300 为 CC1、CC2、SBU1、SBU2、DP、DM 引脚集成 IEC 61000-4-2 ESD 保护，并且无需在连接器上通过外部放置高压 TVS 二极管。

器件信息⁽¹⁾

器件型号	封装	封装尺寸（标称值）
TPD6S300	WQFN (20)	3.00mm x 3.00mm

如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

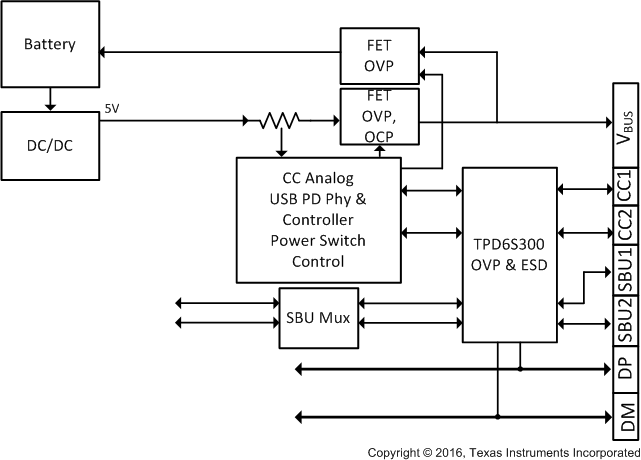

应用图表

4 修订历史记录

Changes from B Revision (November 2016) to C Revision

Changed units from µs to ns for OVP_RESPONSE in the Timing Requirements tableGo

Changes from A Revision (September 2016) to B Revision

首次公开发布产品说明书Go

5 Device Comparison Table

Part Number	Over Voltage Protected Channels	IEC 61000-4-2 ESD Protected Channels
TPD6S300	4-Ch (CC1, CC2, SBU1, SBU2)	6-Ch (CC1, CC2, SBU1, SBU2, DP, DM)
TPD8S300	4-Ch (CC1, CC2, SBU1, SBU2)	8-Ch (CC1, CC2, SBU1, SBU2, DP_T, DM_T, DP_B, DM_B)
