DATA SHEET

ISO5851-Q1 具有有源安全特性的高 CMTI 2.5A/5A 隔离式 IGBT、MOSFET 栅极 驱动器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 适用于汽车电子 标准
  • 具有符合 AEC-Q100 标准的下列结果:
    • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
    • 器件人体模型 (HBM) 分类等级 3A
    • 器件充电器件模型 (CDM) 分类等级 C6
  • 在 VCM = 1500V 时，共模瞬态抗扰度 (CMTI) 的最小值为 100kV/μs
  • 2.5A 峰值拉电流和 5A 峰值灌电流
  • 短暂传播延迟：76ns（典型值），
    110ns（最大值）
  • 2A 有源米勒钳位
  • 输出短路钳位
  • 在检测到去饱和故障时通过 FLT 发出故障报警，并通过 RST 复位
  • 具有就绪 (RDY) 引脚指示的输入和输出欠压锁定 (UVLO)
  • 有源输出下拉特性，在低电源或输入悬空的情况下默认输出低电平
  • 3V 至 5.5V 输入电源电压
  • 15V 至 30V 输出驱动器电源电压
  • 互补金属氧化物半导体 (CMOS) 兼容输入
  • 抑制短于 20ns 的输入脉冲和瞬态噪声
  • 可承受的浪涌隔离电压达 12800VPK”
  • 安全及管理认证：
    • 符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准的 8000 VPK VIOTM 和 2121 VPK VIORM 增强型隔离
    • 符合 UL 1577 标准且长达 1 分钟的 5700 VRMS 隔离
    • CSA 组件验收通知 5A、IEC 60950-1 和 IEC 60601-1 终端设备标准
    • 符合 EN 61010-1 和 EN 60950-1 标准的 TUV 认证
    • GB4943.1-2011 CQC 认证
    • 已通过 UL、VDE、CQC、TUV 认证并规划进行 CSA 认证

2 应用

  • 隔离式绝缘栅双极型晶体管 (IGBT) 和金属氧化物半导体场效应晶体管 (MOSFET) 驱动器：
    • 混合动力汽车 (HEV) 和电动车 (EV) 电源模块
    • 工业电机控制驱动
    • 工业电源
    • 太阳能逆变器
    • 感应加热

3 说明

ISO5851-Q1 是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增强型隔离栅极驱动器，具有 2.5A 的拉电流能力和 5A 的灌电流能力。输入端由 3V 至 5.5V 的单电源供电运行。输出端允许的电源范围为 15V 至 30V。两个互补 CMOS 输入控制栅极驱动器的输出状态。76ns 的短暂传播时间保证了对于输出级的精确控制。

内置的去饱和 (DESAT) 故障检测功能可识别 IGBT 何时处于过载状态。当检测到 DESAT 时，栅极驱动器输出会被拉低为 VEE2 电势，从而将 IGBT 立即关断。

当发生去饱和故障时，器件会通过隔离隔栅发送故障信号，以将输入端的 FLT 输出拉为低电平并阻断隔离器的输入。FLT 的输出状态将被锁存，可通过 RST 输入上的低电平有效脉冲复位。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ISO5851-Q1 SOIC (16) 10.30mm x 7.50mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

功能方框图

ISO5851-Q1 fbd_SLLSEQ1.gif

4 修订历史

日期 修订版本 注释
2015 年 9 月 * 最初发布版本

5 说明 （续）

如果在由双极输出电源供电的正常运行期间关断 IGBT，输出电压会被硬钳位为 VEE2。如果输出电源为单极，那么可采用有源米勒钳位，这种钳位会在一条低阻抗路径上灌入米勒电流，从而防止 IGBT 在高电压瞬态条件下发生动态导通。

当发生去饱和故障时，器件会通过隔离隔栅发送故障信号，以将输入端的 FLT 输出拉为低电平并阻断隔离器的输入。FLT 的输出状态将被锁存，可通过 RST 输入上的低电平有效脉冲复位。

如果在由双极输出电源供电的正常运行期间关断 IGBT，输出电压会被硬钳位为 VEE2。如果输出电源为单极，那么可采用有源米勒钳位，这种钳位会在一条低阻抗路径上灌入米勒电流，从而防止 IGBT 在高电压瞬态条件下发生动态导通。

栅极驱动器是否准备就绪待运行由两个欠压锁定电路控制，这两个电路会监视输入端和输出端的电源。如果任意一端电源不足，RDY 输出会变为低电平；否则，该输出为高电平。

ISO5851-Q1 采用 16 引脚小外形尺寸集成电路 (SOIC) 封装。此器件的额定工作环境温度范围为 -40°C 至 125°C。

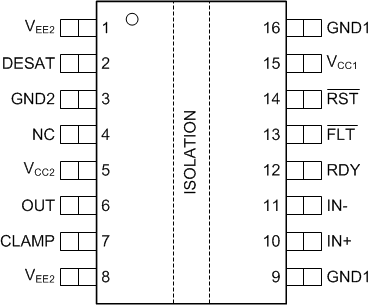

6 Pin Configuration and Function

DW Package
16-Pin SOIC
Top View
ISO5851-Q1 po_sllsen5.gif

Pin Functions

PIN I/O DESCRIPTION
NAME NO.
VEE2 1, 8 - Output negative supply. Connect to GND2 for Unipolar supply application.
DESAT 2 I Desaturation voltage input
GND2 3 - Gate drive common. Connect to IGBT emitter.
NC 4 - Not connected
VCC2 5 - Most positive output supply potential.
OUT 6 O Gate drive voltage output
CLAMP 7 O Miller clamp output
GND1 9, 16 - Input ground
IN+ 10 I Non-inverting gate drive voltage control input
IN- 11 I Inverting gate drive voltage control input
RDY 12 O Power-good output, active high when both supplies are good.
FLT 13 O Fault output, low-active during DESAT condition
RST 14 I Reset input, apply a low pulse to reset fault latch.
VCC1 15 - Positive input supply (3 V to 5.5 V)
