TUSB546-DCI USB Type-C DP ALT 模式线性转接驱动器交叉点开关

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • USB Type-C 交叉点开关支持：
    • USB 3.1 SS + 2 条 DP 信道
    • 4 条 DP 信道
  • USB 3.1 第 1 代高达 5Gbps
  • DisplayPort 1.4 高达 8.1Gbps (HBR3)
  • 支持 c、d、e 和 f 配置的 VESA DisplayPort 交替模式 DFP 转接驱动交叉点开关
  • 超低功耗架构
  • 具有高达 14dB 均衡功能的线性转接驱动器
  • 透明呈现 DisplayPort 链路训练
  • 自动 LFPS 去加重控制，满足 USB 3.1 认证要求
  • 可通过 GPIO 或 I2C 进行配置
  • 支持热插拔
  • 工业温度范围：-40°C 至 85°C (TUSB546I-DCI)
  • 商用温度范围：0°C 至 70°C (TUSB546-DCI)
  • 4mm x 6mm、0.4mm 间距 WQFN 封装

2 应用

  • 平板电脑
  • 笔记本电脑
  • 台式机
  • 扩展坞

3 说明

TUSB546-DCI 是一款 VESA USB Type-C™ Alt 模式转接驱动开关，对于下行端口（主机），支持高达 5Gbps 的 USB 3.1 数据传输速率以及高达 8.1Gbps 的 DisplayPort 1.4 数据传输速率。这款 VESA DisplayPort Alt 模式器件支持基于 USB Type-C 标准 1.1 版本的配置 C、D、E 和 F。此线性转接驱动器与协议无关，并且还支持其他 USB Type-C Alt 模式接口。

TUSB546-DCI 提供有多个接收线性均衡级别，用于补偿电缆或电路板走线中因码间串扰 (ISI) 而产生的损耗。该器件由 3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

封装信息(1)
器件型号 封装 封装尺寸（标称值）
TUSB546-DCI RNQ（WQFN，40） 4.00mm × 6.00mm
TUSB546I-DCI
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

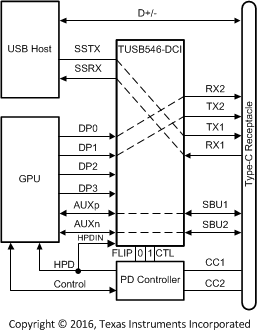

GUID-C923D32D-AB06-4EE3-B5C6-EB6C4ED380B8-low.gif简化版电路原理图
GUID-3A825840-AEF9-401E-B131-FBD2AFE4CCAF-low.gifTUSB546-DCI 眼图
