TPS22918-Q1 5.5V、2A、导通电阻为 52mΩ 的负载开关

1 特性

• 符合 AEC-Q100 标准
• 集成式单通道负载开关
• 符合汽车类 应用的 16 通道 AFE：
  • 器件温度等级 2：–40°C 至 +105°C 的环境工作温度范围
• 提供功能安全
  • 提供文档以帮助创建功能安全系统设计
• 输入电压范围：1V 至 5.5V
• 低导通电阻 (R_ON)
  • R_ON = 52mΩ（V_IN = 5V 时的典型值）
  • R_ON = 53mΩ（V_IN = 3.3V 时的典型值）
• 2A 最大持续开关电流
• 低静态电流
  • 8.3µA（V_IN = 3.3V 时的典型值）
• 低控制输入阈值支持使用 1V 或更高的 GPIO
• 可配置快速输出放电 (QOD)
• 通过 CT 引脚可配置上升时间
• 小型 SOT23-6 封装 (DBV)
  • 2.9mm × 2.8mm，间距 0.95mm，
    高 1.45mm（带引线）
• ESD 性能测试符合 AEC Q100 标准
  • ±2kV 人体模型 (HBM) 和 ±750V 带电器件模型 (CDM)

2 应用

• 汽车电子产品
• 信息娱乐系统
• 仪表组
• ADAS（高级驾驶辅助系统）

3 说明

TPS22918-Q1 是一款单通道负载开关，可对上升时间和快速输出放电进行配置。此器件包括一个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET)，可在 1V 至 5.5V 的输入电压范围内运行并可支持
2A 的最大持续电流。此开关由一个开关输入控制，能够直接连接低电压控制信号。

该器件的可配置上升时间可降低大容量负载电容所产生的浪涌电流，从而降低或消除电源压降。TPS22918-Q1 具有 一个可配置的快速输出放电 (QOD) 引脚，用于控制器件的下降时间，以便针对掉电或排序进行灵活设计。

TPS22918-Q1 采用小型、带引线的 SOT-23 封装 (DBV)，方便对焊接点进行外观检查。该器件在自然通风环境下的额定运行温度范围为 –40°C 至 +105°C。

1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

Device Images

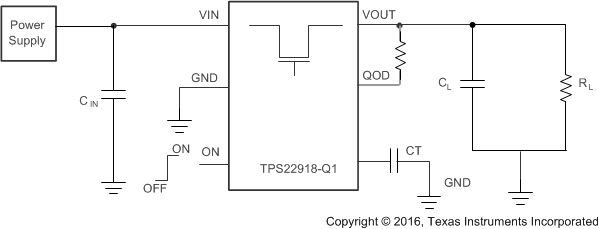

简化原理图

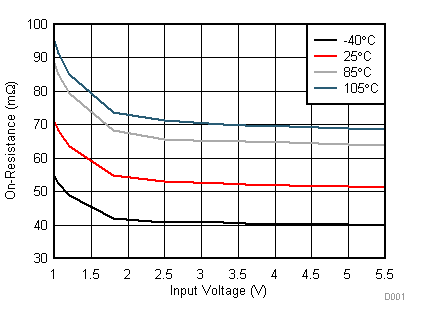

导通电阻与输入电压间的关系
典型值

I_OUT = -200mA
