DATA SHEET

INA301-Q1 具有高速过流保护比较器的 36V 汽车类高速、零漂移、电压输出电流分流监视器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性：
    • 器件温度等级 1：–40°C 至 +125°C 的工作环境温度范围
    • 器件 HBM ESD 分类等级 2
    • 器件 CDM ESD 分类等级 C6
  • 提供功能安全
    • 有助于进行功能安全系统设计的文档
  • 宽共模输入范围：0V 至 36V
  • 双输出：放大器和比较器输出
  • 高精度放大器：
    • 失调电压：35 µV（最大值）
    • 失调电压漂移：0.5 µV/°C（最大值）
    • 增益误差：0.1%（最大值）
    • 增益误差漂移：10 ppm/°C
  • 可用放大器增益：
    • INA301A1-Q1：20 V/V
    • INA301A2-Q1：50 V/V
    • INA301A3-Q1：100 V/V
  • 可编程警报阈值，通过单个电阻器设置
  • 总警报响应时间：1 µs
  • 透明模式和锁存模式下的开漏输出
  • 封装：VSSOP-8

2 应用

  • 电磁阀控制
  • 低侧电机监控
  • 电子动力转向
  • 电动座椅
  • 电动车窗
  • 车身控制模块
  • 电子控制单元
  • 过流保护
  • 电子保险丝

3 说明

INA301-Q1 由高共模电流感测放大器和高速比较器组成，通过测量电流感测或分流电阻两侧的电压并将该电压与定义的阈值限值相比较来提供过流保护。此器件具有一个可调限制阈值范围，此范围由单个外部限值设定电阻器设置。该分流监控器能够在 0V 至 36V 的共模电压范围内测量差分电压信号，与电源电压无关。

开漏报警输出可配置为透明模式（输出状态与输入状态保持一致）或锁存模式（复位锁存时清除报警输出）。器件报警响应时间不到 1 µs，能够快速检测过流事件。

这款器件由 2.7V-5.5V 单电源供电运行，汲取的最大电源电流为 700 µA。该器件在 -40°C 至 +125°C 的扩展级温度范围下额定运行，并且采用 8 引脚 VSSOP 封装。

器件信息(1)
器件型号封装封装尺寸（标称值）
INA301-Q1VSSOP (8)3.00mm × 3.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的封装选项附录。

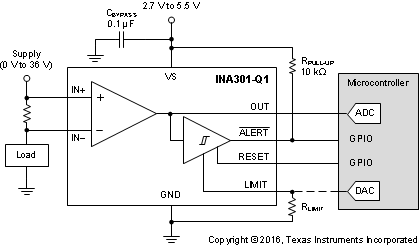

GUID-67B73B6B-FF24-46A3-98B4-DE7C656689AF-low.gif典型应用

4 Revision History

Changes from Revision A (June 2016) to Revision B (April 2022)

  • 添加了“功能安全”信息Go
  • Changed the Power Supply Recommendations sectionGo

Changes from Revision * (April 2016) to Revision A (June 2016)

  • 已从产品预发布更改为量产数据Go
