DATA SHEET

SN65DP141 DisplayPort 线性转接驱动器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 支持 VESA DisplayPort 1.4a、
    2.0 和 eDP 1.4
  • 四通道线性转接驱动器，支持高达 12Gbps 的数据速率，包括 DisplayPort RBR、HBR、HBR2、HBR3 和 UHBR10
  • 与协议无关
  • 透明呈现 DP 链路训练
  • 与在链路上的位置无关，适用于源端、接收端和电缆应用
  • 6GHz 时模拟均衡为 15dB
  • 输出线性动态范围：1200mV
  • 带宽：>20 GHz
  • 6GHz 时的回波损耗优于 16dB
  • 2.5V 或 3.3V ±5% 单电源选项
  • 低功耗，2.5V VCC 时每通道 80mW
  • GPIO 或 I2C 控制

2 应用

  • 平板电脑
  • 笔记本电脑
  • 台式机
  • 扩展坞

3 说明

SN65DP141 是一款与协议无关的异步、低延迟、四通道线性均衡器，该器件经过优化适用于高达 12Gbps 的数据速率并且可对电路板走线和电缆所产生的损耗进行补偿。

该器件透明呈现 DisplayPort (DP) 链路训练，这使得 DP 发送设备和接收设备能够执行有效的链路训练，克服了传统 aux snooping 转接驱动器的缺点。此外，该器件与位置无关。它可置于源设备、电缆或接收设备内，从而为总体链路预算有效提供负损耗 分量。SN65DP141 内的线性均衡在与接收器搭配使用时还可提高链路裕度，从而实现判决反馈均衡 (DFE)。

SN65DP141 支持采用 I2C 和 GPIO 配置对均衡、增益、动态范围进行独立通道控制。

器件信息(1)
器件型号 封装 封装尺寸（标称值）
SN65DP141 WQFN (38) 7.00mm × 5.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

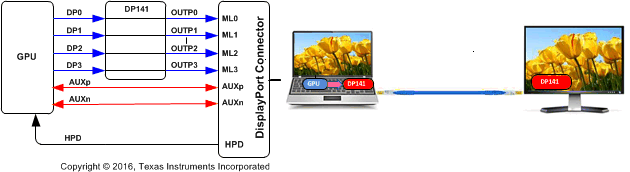

GUID-2F8E2E2F-72D7-4535-BFE7-D31DFCF99B5C-low.gif简化版原理图

4 Revision History

Changes from Revision B (September 2021) to Revision C (December 2021)

  • Changed the I2C_EN pin Type from internal pull-up to internal pull-down Go

Changes from Revision A (October 2016) to Revision B (September 2021)

  • 更新了整个文档中的表格、图和交叉参考的编号格式Go
  • 将特性从：“支持 VESA DisplayPort 1.3 和 eDP 1.4”更新为：“支持 VESA DisplayPort 1.4a、2.0 和 eDP 1.4”Go
  • 将特性从“包括 DisplayPort RBR、HBR、HBR2 和 HBR3”更新为“包括 DisplayPort RBR、HBR、HBR2、HBR3 和 UHBR10”Go
  • Updated the DP bit rates from: RBR to HBR3 (1.6 Gbps, 2.7 Gbps, 5.4 Gbps and 8.1 Gbps ... to: RBR to UHBR10 (1.6 Gbps, 2.7 Gbps, 5.4 Gbps, 8.1 Gbps and 10.0 Gbps … in the Overview sectionGo
  • Updated Operating data rate from HBR3 (8.1 Gbps) to UHBR10 (10 Gbps)Go

Changes from Revision * (February 2016) to Revision A (October 2016)

  • Replaced Figure 9-2 Go
