DATA SHEET

LM53600/01-Q1 0.65A/1A、36V 同步、2.1MHz 汽车级降压直流/直流转换器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性：
    • 器件温度等级 1：-40°C 至 125°C 环境工作温度范围
    • 器件 HBM 分类等级 2
    • 器件 CDM 分类等级 C5
  • -40°C 至 150°C 的结温范围（可用）
  • 宽工作输入电压范围：3.55V 到 36V（瞬态电压高达 42V）
  • 提供扩展频谱选项
  • 2.1MHz 固定开关频率
  • 低静态电流：23μA
  • 关断电流：1.8µA
  • 可调、3.3V 或 5V 三种输出
  • 最大电流负载：LM53600-Q1 为 650mA，LM53601-Q1 为 1000mA
  • 引脚可选强制 PWM 模式
  • 具有滤波和延迟释放功能的 RESET 输出
  • 外部频率同步
  • 内部补偿、软启动、电流限制和欠压锁定 (UVLO)
  • 具有可湿性侧面和非可湿性侧面的 10 引脚 3mm x 3mm SON 封装

2 应用

  • 汽车摄像头应用
  • 汽车驾驶辅助系统
  • 汽车车身应用

3 说明

LM53600-Q1 和 LM53601-Q1 同步降压稳压器器件针对汽车应用进行了优化，能够提供 5V、3.3V 的输出电压或可调输出电压。LM53600-Q1 支持高达 650mA 的负载电流，而 LM53601-Q1 支持高达 1000mA 的负载电流。LM53600-Q1 和 LM53601-Q1 器件可利用高级高速电路在 2.1MHz 的固定频率下实现从 18V 输入到 3.3V 输出的稳压。这两款器件采用创新型架构，在输入电压仅为 3.8V 时也可提供 3.3V 稳压输出。输入电压最高可达 36V，容许的最高瞬态电压达 42V，这简化了输入浪涌保护设计。开漏复位输出具有滤波和延迟释放功能，可提供正确的系统状态指示。凭借这一特性，器件无需使用附加监控元件，这节省了成本和电路板空间。这两款器件可在 PWM 和 PFM 两种模式之间无缝切换，并且静态电流仅为 23µA，这确保了其在所有负载条件下均可展现高效率和出色的瞬态响应。只需很少的外部元件，因此印刷电路板 (PCB) 布局可以更加紧凑。尽管 LM53600-Q1 和 LM53601-Q1 器件属于 Q1 级，但均可在 –40°C 至 150°C 的结温范围内保证电气特性。

器件信息
器件型号 封装(1) 封装尺寸（标称值）
LM53600-Q1 WSON (10) 3.00mm x 3.00mm
LM53601-Q1
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

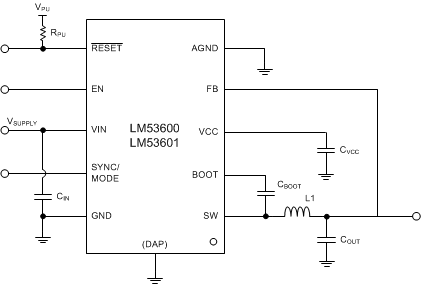

GUID-BF7849EC-2D0E-4779-8F76-1F9614BC6D27-low.gif简化原理图 – 固定输出

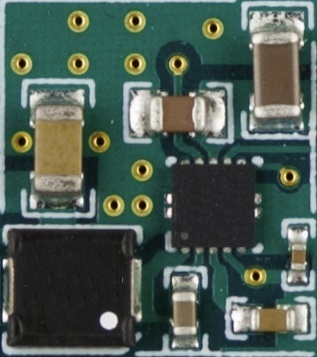

GUID-7678320A-5799-4D1D-B872-ECDA3B94C43E-low.jpg汽车类 11.2mm x 12.7mm 布局

4 Revision History

Changes from Revision C (April 2021) to Revision D (May 2021)

  • 添加了非可湿性侧面选项Go

Changes from Revision B (February 2016) to Revision C (April 2021)

  • 更新了整个文档中的表格、图和交叉参考的编号格式Go

Changes from Revision A (December 2015) to Revision B (February 2016)

  • Updated tables in the Device Comparison Table Go
  • Removed last sentence in SYNC/MODE description in Pin Functions table in Pin Configuration and Functions Go
  • Updated IB Parameter in Section 7.5 tableGo
  • Changed RRESET MAX from "80" to "120" in Section 7.5 tableGo
  • Changed Vout to Vout_3_3V, Vout_5V, and Vout_ADJ for 3.3-V, 5-V, and ADJ output voltage options in Section 7.6 tableGo
  • Corrected references for SNAU190 and SNAU191 in Section 12.1.1 Go

Changes from Revision * (June 2015) to Revision A (December 2015)

  • 将器件状态从产品预览更改为量产数据Go
