DATA SHEET

ADS1220 集成 PGA 和基准的 4 通道、2kSPS、低功耗、24 位 ADC

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 低电流：
    占空比模式下低至 120μA（典型值）
  • 宽电源电压范围：2.3V 至 5.5V
  • 可编程增益：1V/V 至 128V/V
  • 可编程数据速率：高达 2kSPS
  • 高达 20 位有效分辨率
  • 采用单周期稳定数字滤波器，在 20SPS 时
    实现 50Hz 和 60Hz 谐波抑制
  • 两个差分输入或四个单端输入
  • 双匹配可编程电流源：
    10μA 至 1.5mA
  • 集成 2.048V 基准电压：漂移 5ppm/°C（典型值）
  • 集成 2% 精准振荡器
  • 集成温度传感器：精度 0.5°C（典型值）
  • 与 SPI 兼容的接口（模式 1）
  • 封装：3.5mm × 3.5mm × 0.9mm 超薄型四方扁平无引线 (VQFN)

2 应用

  • 温度传感器测量：
    • 热敏电阻
    • 热电偶
    • 电阻式温度检测器 (RTD)：
      2 线、3 线或 4 线制类型
  • 电阻桥式传感器测量：
    • 压力传感器
    • 应力计
    • 衡器
  • 便携式仪表
  • 工厂自动化和过程控制

3 说明

ADS1220 是一款精密 24 位模数转换器 (ADC)，所集成的多种 特性 能够降低系统成本并减少小型传感器信号测量 应用 中的组件数量。该器件 具有 通过输入多路复用器 (MUX) 实现的两个差分输入或四个单端输入，一个低噪声可编程增益放大器 (PGA)，两个可编程激励电流源，一个电压基准，一个振荡器，一个低侧开关和一个精密温度传感器。

此器件能够以高达 2000 次/秒 (SPS) 采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制。内部 PGA 提供高达 128V/V 的增益。此 PGA 使得 ADS1220 非常适用于小型传感器信号测量 应用 ，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和阻性桥式传感器。该器件在使用 PGA 时支持测量伪差分或全差分信号。此外，该器件还可配置为禁用内部 PGA，同时仍提供高输入阻抗和高达 4V/V 的增益，从而实现单端测量。

在禁用 PGA 后的占空比模式下运行功耗可低至 120µA。ADS1220 采用无引线 VQFN-16 或薄型小外形尺寸 (TSSOP)-16 封装，额定工作温度范围为 -40°C 至 +125°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ADS1220 VQFN (16) 3.50mm x 3.50mm
TSSOP (16) 5.00mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

K 型热电偶测量

ADS1220 FP_TC_example_bas501.gif

4 修订历史记录

Changes from B Revision (February 2015) to C Revision

  • 已更改 K-Type 热电偶测量图Go
  • Added 脚注 1 至引脚功能表，同时相应更改了 AIN0/REFP1、AIN1、AIN2、AIN3/REFN1、REFN0 和 REFP0 引脚说明Go
  • Changed 功能框图图片Go
  • Changed 旁路 PGA 部分Go
  • Added 第四句至温度传感器部分Go
  • Changed 由数字代码转换为温度部分的最后一个公式Go
  • Changed 在 配置寄存器 2 中的位 5:4 的说明Go
  • Added 未使用的输入和输出部分Go
  • Changed Figure 74Go
  • Changed Figure 77Go
  • Changed Figure 78Go
  • Changed Figure 79Go
  • Changed Figure 82Go
  • Changed 电源相关建议部分：已更改电源排序小节，已添加电源斜升速率小节Go

Changes from A Revision (July 2013) to B Revision

  • 已添加 TI 设计，器件信息，ESD 额定值，建议的工作条件，开关特性表，应用与实施，电源相关建议，布局，器件和文档支持以及机械、封装和可订购信息部分Go
  • 已更改文档标题，通篇将 QFN 改为 VQFN，特性, 应用, 说明，引脚配置和功能，参数测量信息，特性 描述，器件功能模式，编程，寄存器映射部分以及首页图Go
  • Deleted 产品系列表Go
  • Changed 绝对最大额定值表的格式，已添加最低结温规范，已更改输入电流参数名称并删除了瞬时输入电流规范Go
  • Changed 模拟输入和电压基准输入部分（规范值未变更）并将内部振荡器部分添加至电气特性表Go
  • Changed 系统性能部分：已更改 VIO 参数名称，同时将“PGA 禁用”行添加至偏移漂移、增益误差和增益漂移参数中（属于系统性能部分。该部分位于电气特性表中Go
  • Changed 内部电压基准部分：已更改基准漂移参数最大规范值，同时添加了长期漂移参数（位于电气特性表中Go
  • Deleted 时钟源部分，同时更改了温度传感器和电源部分（规范值未变更）（位于电气特性表中Go
  • Changed 数字输入/输出部分、VIL 参数最小规范值（位于电气特性表中Go
  • Changed SPI 时序要求和Figure 1（规范值未发生更改），已添加 SPI 开关特性和Figure 2 Go
  • Changed 典型特性部分的格式（实际曲线保持不变）Go

Changes from * Revision (May 2013) to A Revision

  • Changed 文档状态至“混合状态”；通篇进行 pre-RTM 修改Go

5 引脚配置和功能

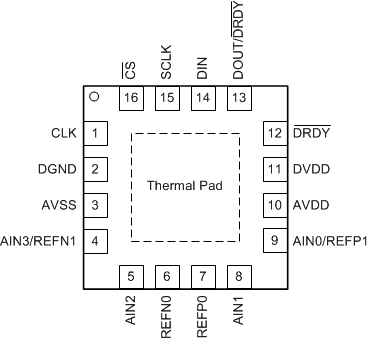

RVA 封装
16 引脚 VQFN 封装
俯视图
ADS1220 po_QFN_bas501.gif

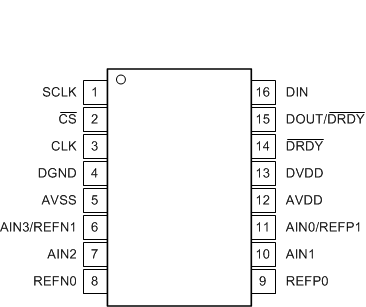

PW 封装
16 引脚 TSSOP 封装
顶视图
ADS1220 po_TSSOP_bas501.gif

引脚功能

引脚 模拟或数字
输入/输出		 说明(1)
名称 编号
RVA PW
AIN0/REFP1 9 11 模拟输入 模拟输入 0，正基准输入 1
AIN1 8 10 模拟输入 模拟输入 1
AIN2 5 7 模拟输入 模拟输入 2
AIN3/REFN1 4 6 模拟输入 模拟输入 3，负基准输入 1。
AIN3/REFN1 和 AVSS 间已连接内部低侧电源开关。
AVDD 10 12 模拟 正模拟电源
AVSS 3 5 模拟 负模拟电源
CLK 1 3 数字输入 外部时钟源引脚。如果不使用该引脚，则与 DGND 相连。
CS 16 2 数字输入 片选；低电平有效。如果不使用该引脚，则与 DGND 相连。
DGND 2 4 数字 数字接地
DIN 14 16 数字输入 串行数据输入
DOUT/DRDY 13 15 数字输出 与数据就绪相结合的串行数据输出；低电平有效
DRDY 12 14 数字输出 数据准备就绪，低电平有效。
如果不使用该引脚，则保持断开状态，或通过弱上拉电阻与 DVDD 相连。
DVDD 11 13 数字 正数字电源
REFN0 6 8 模拟输入 负基准输入 0
REFP0 7 9 模拟输入 正基准输入 0
SCLK 15 1 数字输入 串行时钟输入
散热焊盘 — — 散热 PowerPAD。请勿连接该引脚，或仅与 AVSS 相连。
(1) 有关未使用引脚的连接方式，请参见未使用的输入和输出部分。
