RF430CL330H 动态近场通信 (NFC) 接口应答器

本资源的原文使用英文撰写。为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 器件概述

1.1 特性

NFC 标签类型 4
符合 ISO14443B 标准的 13.56MHz (RF) 接口支持高达 848kbps
串行外设接口 (SPI) 或 I²C 接口将近场通信数据交换格式 (NDEF) 消息写入内部 SRAM 并从中读取此消息
为 NDEF 消息提供 3KB SRAM
NDEF 结构的自动校验
中断寄存器和输出引脚以表示 NDEF 读取或写入完成

1.2 应用

Bluetooth® 配对
Wi-Fi® 配置
诊断接口
传感器接口

1.3 说明

德州仪器 (TI) 动态 NFC 接口应答器 RF430CL330H 是一款 NFC 标签类型 4 器件，可结合一个无线 NFC 接口和一个有线 SPI 或 I²C 接口将器件连接到主机。 SRAM 中的 NDEF 消息可通过集成的 SPI 或 I²C 串行通信接口读写，也可通过支持高达 848kbps 速率的集成 ISO14443B 标准射频接口无线访问或更新。

这种工作方式可以直观地简化备用载波的 NFC 连接切换，例如，只需轻轻点击即可完成蓝牙、低功耗蓝牙 (BLE) 和 Wi-Fi 配对过程或验证过程。作为一个常见 NFC 接口，RF430CL330H 使得终端设备能够与启用 NFC 的智能手机、平板电脑和笔记本电脑这类快速增长的基础设施进行通信。

Table 1-1 器件信息⁽¹⁾

器件型号	封装	封装尺寸⁽²⁾
RF430CL330HPW	TSSOP (14)	5mm x 4.4mm
RF430CL330HRGT	VQFN (16)	3mm x 3mm

(1) 要获得所有可用器件的最新部件、封装和订购信息，请参见Section 7中的封装选项附录或浏览 TI 网站 www.ti.com.cn。

(2) 这里显示的尺寸为近似值。要获得包含误差值的封装尺寸，请参见Section 7中的机械数据。

1.4 典型应用图

Figure 1-1 显示了 RF430CL330H 器件的典型应用图。

Figure 1-1 典型应用

2 修订历史记录

Changes from B Revision (June 2014) to C Revision

已在器件信息表中添加 RGT 封装Go
Added RGT package pinoutGo
Added RGT package to Table 3-1Go
Added Section 4.8Go

3 Terminal Configuration and Functions

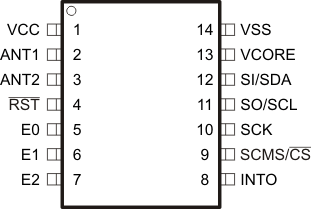

Figure 3-1 shows the pin assignments for the PW package.

Figure 3-1 14-Pin PW Package (Top View)

Figure 3-2 shows the pin assignments for the RGT package.

Figure 3-2 16-Pin RGT Package (Top View)

Table 3-1 Terminal Functions

TERMINAL			I/O	DESCRIPTION
NAME	NO.
NAME	PW	RGT
VCC	1	15	PWR	3.3-V power supply
ANT1	2	1	RF	Antenna input 1
ANT2	3	2	RF	Antenna input 2
RST	4	3	I	Reset input (active low)
E0 (TMS)	5	4	I	I²C address select 0 SPI mode select 0 (JTAG test mode select)
E1 (TDO)	6	5	I (O)	I²C address select 1 SPI mode select 1 (JTAG test data output)
E2 (TDI)	7	6	I	I²C address select 2 (JTAG test data in)
INTO (TCK)	8	7	O	Interrupt output (JTAG test clock)
SCMS/ CS	9	8	I	Serial Communication Mode Select (during device initialization) Chip select (in SPI mode)
SCK	10	9	I	SPI clock input (SPI mode)
SO/SCL	11	10	I/O	SPI slave out (SPI mode) I²C clock (I²C mode)
SI/SDA	12	11	I/O	SPI slave in (SPI mode) I²C data (I²C mode)
VCORE	13	12	PWR	Regulated core supply voltage
VSS	14	13	PWR	Ground supply
NC	-	14, 16		Leave open, No connection

NOTE:

For recommended capacitance values, see Recommended Operating Conditions.

Figure 3-3 Example Application Diagram (I²C Operation) (PW Package Shown)

NOTE:

For recommended capacitance values, see Recommended Operating Conditions.

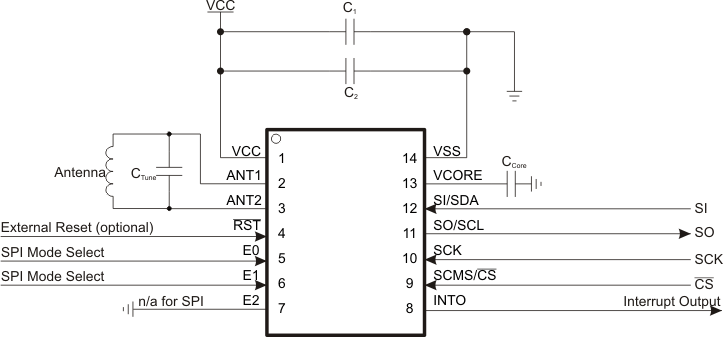

Figure 3-4 Example Application Diagram (SPI Operation) (PW Package Shown)
