TAS2505 具有音频处理功能的 2.6W 数字/模拟输入 D 类扬声器放大器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

下载最新的英语版本

1 特性

  • 单声道 D 类 BTL 扬声器放大器
    • 10% THD_N 时的功率为 2.6W（4Ω，5.5V）
    • 10% THD+N 时功率为 1.7W（8Ω，5.5V）
  • 支持数字和模拟输入
  • 单电源 2.7V 至 5.5V
  • 负载诊断功能：
    • 输出至 GND 短路
    • 终端至终端短路
    • 输出至电源短路
    • 在温度范围内
    • 直流输入
  • 支持 9kHz 至 96kHz 的采样率
  • 具有输出混合和电平控制功能的两个单端输入
  • 嵌入式上电复位
  • 可编程数字音频处理：
    • 低音增强
    • 高音
    • EQ（多达 6 个双二阶滤波器）
  • I2S，左平衡，右平衡，DSP 和 TDM 音频接口
  • 支持自动递增的 I2C 和 SPI 控制
  • 24 引脚 VQFN 封装

2 应用

  • 仪表组
  • 自动紧急呼叫 (eCall)
  • 远程信息处理

3 说明

TAS2505 是一款支持数字和模拟输入的单声道 D 类扬声器放大器。该器件旨在用于汽车仪表组、紧急呼叫 (eCall) 和远程信息处理应用。直接 I2S 输入免除了音频信号路径。除了集成之外，该器件还具有可编程音频处理功能。板载 DSP 支持低音增强、高音和 EQ（多达 6 个双二阶滤波器）。片上 PLL 提供 DSP 所需的高速时钟。音量由寄存器控制。

器件信息(1)
器件型号封装封装尺寸(2)
TAS2505VQFN (24)4.00mm × 4.00mm
TAS2505A-Q1VQFN (24)4.00mm × 4.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。

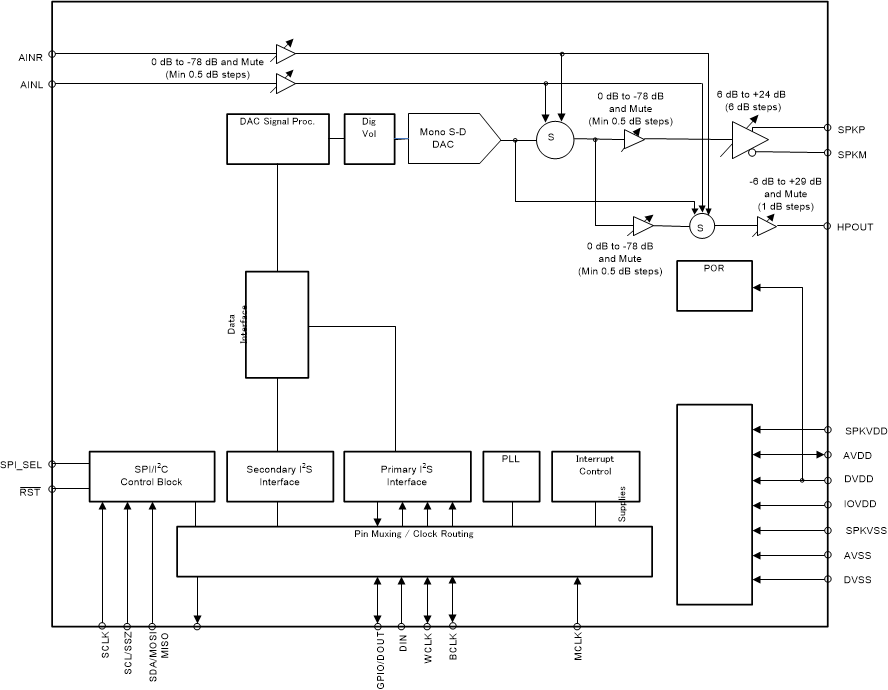

TAS2505 简化版方框图简化版方框图
