适用于 Microsemi® RTG4™ FPGA 的TI 航天级电源解决方案

本资源的原文使用英文撰写。 为方便起见,TI 提供了译文;由于翻译过程中可能使用了自动化工具,TI 不保证译文的准确性。 为确认准确性,请务必访问 ti.com 参考最新的英文版本(控制文档)。

1 摘要

随着航空航天技术的不断发展,卫星的寿命显著延长。在这种情况下,许多卫星的运行寿命现在已超过了相关电信标准的规定寿命。因此,空间应用对重编程性的需求也在增加 [1]。Microsemi® 公司利用其基于 SRAM 的 FPGA,即 RTG4™ 满足了这一需求。与前代产品相比,现代 FPGA 可在更低的电压和更高的电流下运行,RTG4 也不例外。FPGA 电源要求变得越来越苛刻,需要软启动和时序控制等功能来避免大浪涌电流,这种电流会使上游稳压器发生故障。本应用手册演示了如何使用 TI 符合航天标准的电源产品系列为基于 RTG4 的设计供电。

商标

RTG4™is a TM ofMicrosemi Corporation.

Microsemi®is a reg TM ofMicrosemi Corporation.

Other TMs

1 RTG4 电气规格

RTG4 的所有规格均来自 Microsemi(RTG4 FPGS 数据表(修订版 4)[3] 和应用报告 [4])。

表 1-1 RTG4 电气规格
符号 参数 最小值 典型值 最大值 单位
VDD 直流 FPGA 内核电源电压。必须始终为此引脚供电。 1.14 1.2 1.26 V
VPP 电荷泵的电源(用于正常运行和编程)。必须始终为此引脚供电。 3.15 3.3 3.45 V
VDDPLL 为八个角 PLL 供电,SERDES PCIe/PCS 块中的 PLL 和 FDDR PLL。 3.15 3.3 3.45 V
SERDES_x_Lyz_VDDAIO Tx/Rx 模拟 I/O 电压。SERDES_x 通道 y 和通道 z 的低压电源。是 +1.2V SERDES PMA 电源。 1.14 1.2 1.26 V
SERDES_x_Lyz_VDDAPLL SERDES_x PLL 通道 yz 的模拟电源。是 +2.5V SERDES 内部 PLL 电源。 2.375 2.5 2.625 V
SERDES_VDDI 为 SERDES 参考时钟接收器供电,1.8V 电源。必须始终为此引脚供电。 1.71 1.8 1.89 V
为 SERDES 参考时钟接收器供电,2.5V 电源。必须始终为此引脚供电。 2.375 2.5 2.625
为 SERDES 参考时钟接收器供电,3.3V 电源。必须始终为此引脚供电。 3.15 3.3 3.45
SERDES_VREF SERDES 接收器参考时钟的参考电压。 0.49 × SERDES_VDDI 0.5 × SERDES_VDDI 0.51 × SERDES_VDDI V
VDDIx 用于 FPGA I/O 组的 1.2V 直流电源电压。 1.14 1.2 1.26 V
用于 FPGA I/O 组的 1.5V 直流电源电压。 1.425 1.5 1.575
用于 FPGA 和 JTAG I/O 组的 1.8V 直流电源电压。 1.71 1.8 1.89
用于 FPGA 和 JTAG I/O 组的 2.5V 直流电源电压。 2.375 2.5 2.625
用于 FPGA 和 JTAG I/O 组的 3.3V 直流电源电压。 3.15 3.3 3.45
用于 LVDS25 差分 I/O 组的直流电源电压。 2.375 2.5 2.625
用于 LVDS33 差分 I/O 组的直流电源电压。 3.15 3.3 3.45
用于 BLVDS、MLVDS、Mini-LVDS、RSDS 差分 I/O 组的直流电源电压。 2.375 2.5 2.625
用于 LVPECL 差分 I/O 组的直流电源电压。 3.15 3.3 3.45

2 RTG4 上电和断电要求

上电要求基于 VDDPLL 和 SERDES_x_Lyz_VDDAIO 电压轨制定。如需不考虑任何上电时序要求,唯一方法是使 RTG4 处于复位状态(使 DEVRST_N 有效),直到 VDDPLL 电源达到建议的最低电平,并将 SERDES_x_Lyz_VDDAIO 电源连接到 VDD。但是,如果做不到这一点,则需要对 RTG4 电压轨进行正确的时序控制。在这种情况下,适用以下要求:

  • VDDPLL 一定不能是最后一个斜升电源,并且必须在最后一个电源(VDD 或 VDDIx)开始斜升之前达到其最低建议电平。
  • VDD 内核和 SERDES IO 必须并联上电。

在断电或 DEVRST_N 有效期间,对于每个无法承受输出干扰的临界输出,如果使用一个外部 1kΩ 下拉电阻器,则没有断电要求。

Microsemi 有一个开发套件,用于演示 RTG4 的功能并加快软件开发。此开发板的配电如图 2-1 所示。在此设计中,Microsemi 使用复位监控器,在 3.3V、10A 稳压器出现后,可将 FPGA 保持在复位状态约 150ms。这样在器件开始运行之前,所有电源轨都有足够的时间达到稳压状态,无需上电序列。图 2-2 中的示波器图显示了器件保持复位状态时,启动时的主电源轨。在复位监控器释放低电平有效复位信号之前,所有电压轨同时出现并达到建议的工作点。

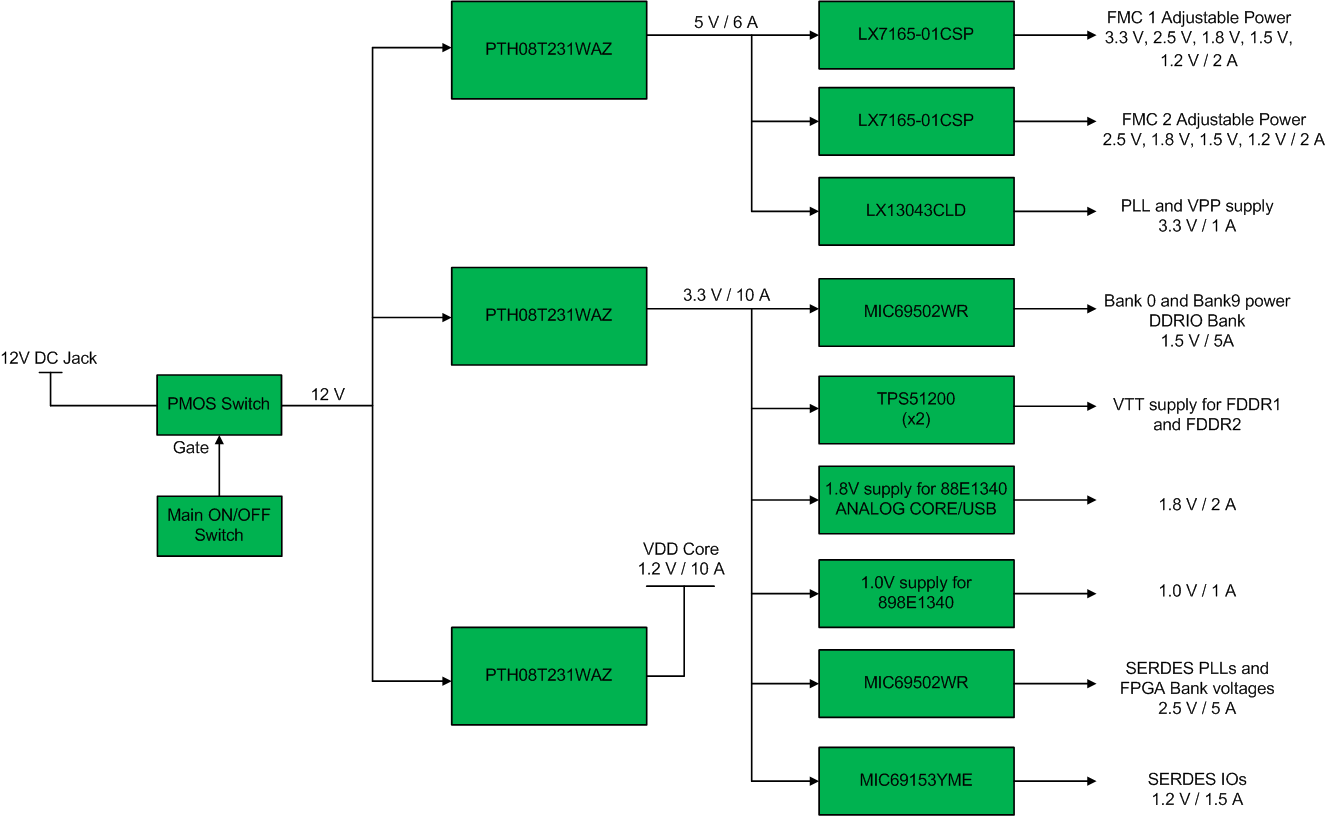

GUID-6F8B96BF-1667-4012-847F-318933341AE4-low.gif图 2-1 RTG4 开发板配电

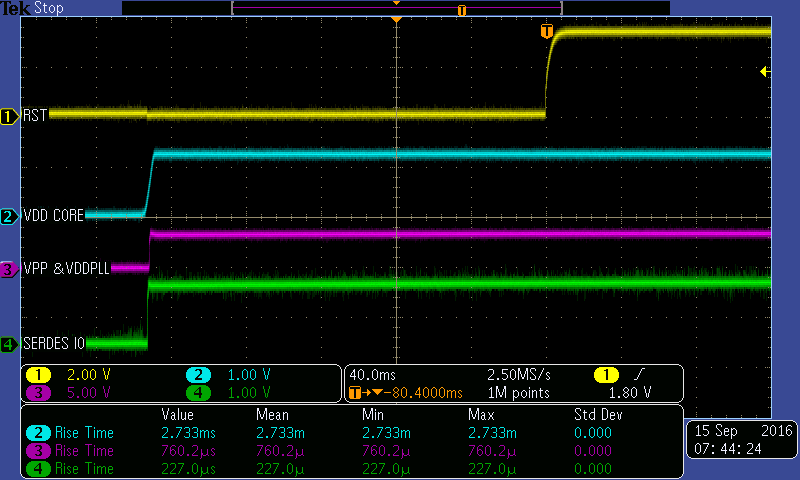

GUID-63FA9AA4-BC1E-4058-A0D1-AE1ED23B7CD9-low.png图 2-2 RTG4 开发板启动序列
